《三视图》投影与视图PPT课件下载

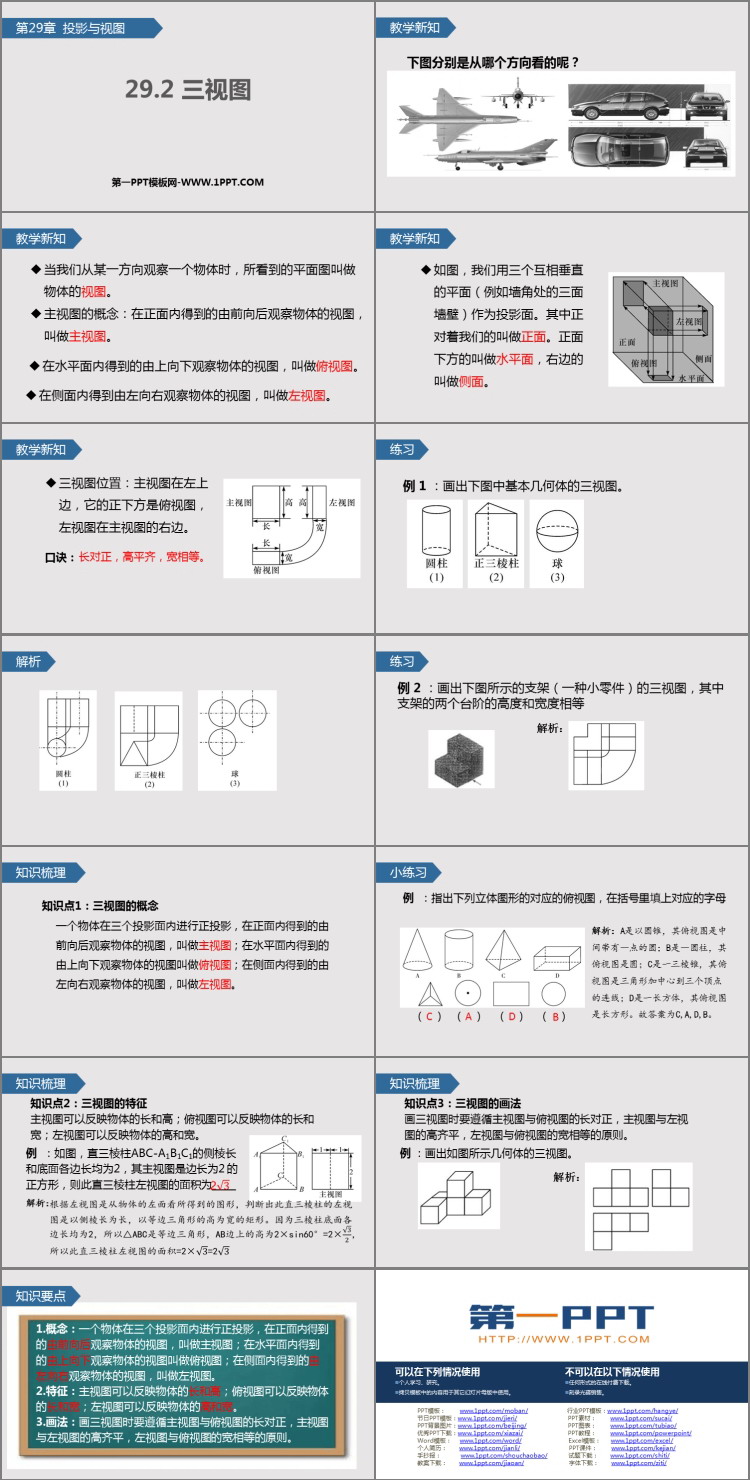

人教版九年级数学下册《三视图》投影与视图PPT课件下载，共14页。
教学新知
当我们从某一方向观察一个物体时，所看到的平面图叫做物体的视图。
主视图的概念：在正面内得到的由前向后观察物体的视图，叫做主视图。
在水平面内得到的由上向下观察物体的视图，叫做俯视图。
在侧面内得到由左向右观察物体的视图，叫做左视图。
如图，我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面。其中正对着我们的叫做正面。正面下方的叫做水平面，右边的叫做侧面。
三视图位置：主视图在左上边，它的正下方是俯视图，左视图在主视图的右边。
长对正，高平齐，宽相等。
知识梳理
知识点1：三视图的概念
一个物体在三个投影面内进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图。
知识点2：三视图的特征
主视图可以反映物体的长和高；俯视图可以反映物体的长和宽；左视图可以反映物体的高和宽。
知识点3：三视图的画法
画三视图时要遵循主视图与俯视图的长对正，主视图与左视图的高齐平，左视图与俯视图的宽相等的原则。
知识要点
1.概念：一个物体在三个投影面内进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图。
2.特征：主视图可以反映物体的长和高；俯视图可以反映物体的长和宽；左视图可以反映物体的高和宽。
3.画法：画三视图时要遵循主视图与俯视图的长对正，主视图与左视图的高齐平，左视图与俯视图的宽相等的原则。
