在立体几何的学习中，直观图是帮助我们理解空间图形的重要工具。本课将系统讲解斜二测画法的具体步骤，包括水平放置的平面图形和常见空间几何体（如长方体、球、圆柱、圆锥等）的直观图画法，并介绍如何从直观图还原为原图形，帮助你提升空间想象和逻辑推理能力。

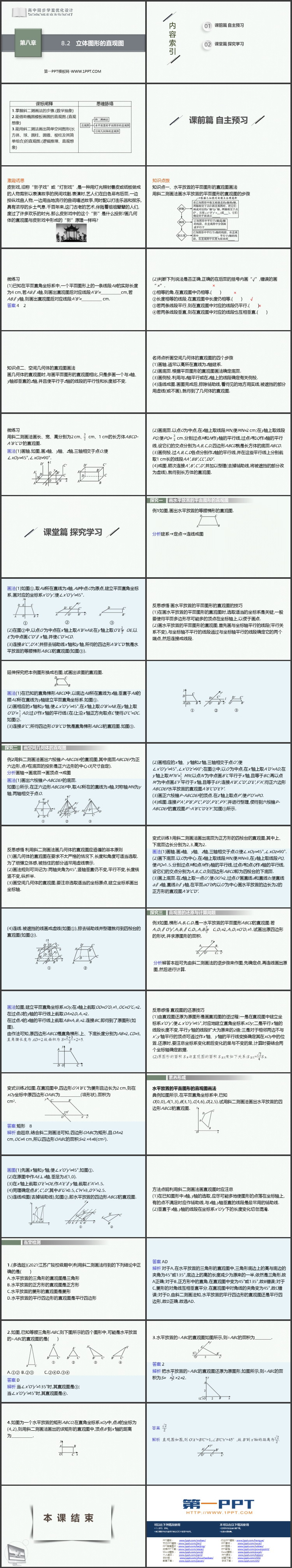

课标阐释
1. 掌握斜二测画法的步骤.（数学抽象）
2. 能借助椭圆模板画圆的直观图.（直观想象）
3. 能用斜二测法画出简单空间图形（长方体、球、圆柱、圆锥、棱柱及其简单组合）的直观图.（逻辑推理、直观想象）
知识点一、水平放置的平面图形的直观图画法
用斜二测画法画水平放置的平面图形的直观图的步骤
1. 在已知图形中取互相垂直的x轴和y轴，两轴相交于点O。画直观图时，把它们画成对应的x'轴和y'轴，两轴交于点O'，且使∠x'O'y'=45°（或135°），它们确定的平面表示水平面。
2. 已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x'轴或y'轴的线段。
3. 已知图形中平行于x轴的线段，在直观图中保持原长度不变；平行于y轴的线段，长度变为原来的一半。
4. 连接有关线段，擦除辅助线，得到直观图。
知识点二、空间几何体的直观图画法
画几何体的直观图时，与画平面图形的直观图相比，只是多画一个与x轴、y轴都垂直的z轴，并且使平行于z轴的线段的平行性和长度都不变。
名师点析：画空间几何体的直观图的四个步骤
1. 画轴。通常以高所在直线为z轴建系。
2. 画底面。根据平面图形的直观图画法确定底面。
3. 画侧棱。利用与z轴平行或在z轴上的线段确定有关侧棱。
4. 连线成图。画图完成后，擦除辅助线，看得见的地方用实线，被遮挡的部分用虚线（或不画），就得到了几何体的直观图。
反思感悟：直观图的还原技巧
（1）由直观图还原为原图形是画直观图的逆过程：一是在直观图中建立坐标系x'O'y'，使∠x'O'y'=45°，对应地建立直角坐标系xOy；二是平行x'轴的线段长度不变，平行y'轴的线段扩大为原来的2倍；三是对于相邻两边不与x'、y'轴平行的顶点，可通过作x'轴、y'轴的平行线变换确定其在xOy中的位置。还原时，要注意坐标系变化前后变化的量与不变的量，计算时要结合两个坐标轴确定数据。
