本课件系统介绍了杠杆的五要素(支点、动力、阻力、动力臂、阻力臂)及其力臂的画法,并详细讲解了省力杠杆、费力杠杆和等臂杠杆的特点与实例。通过学习,学生能够理解杠杆平衡条件及其在生活中的应用。

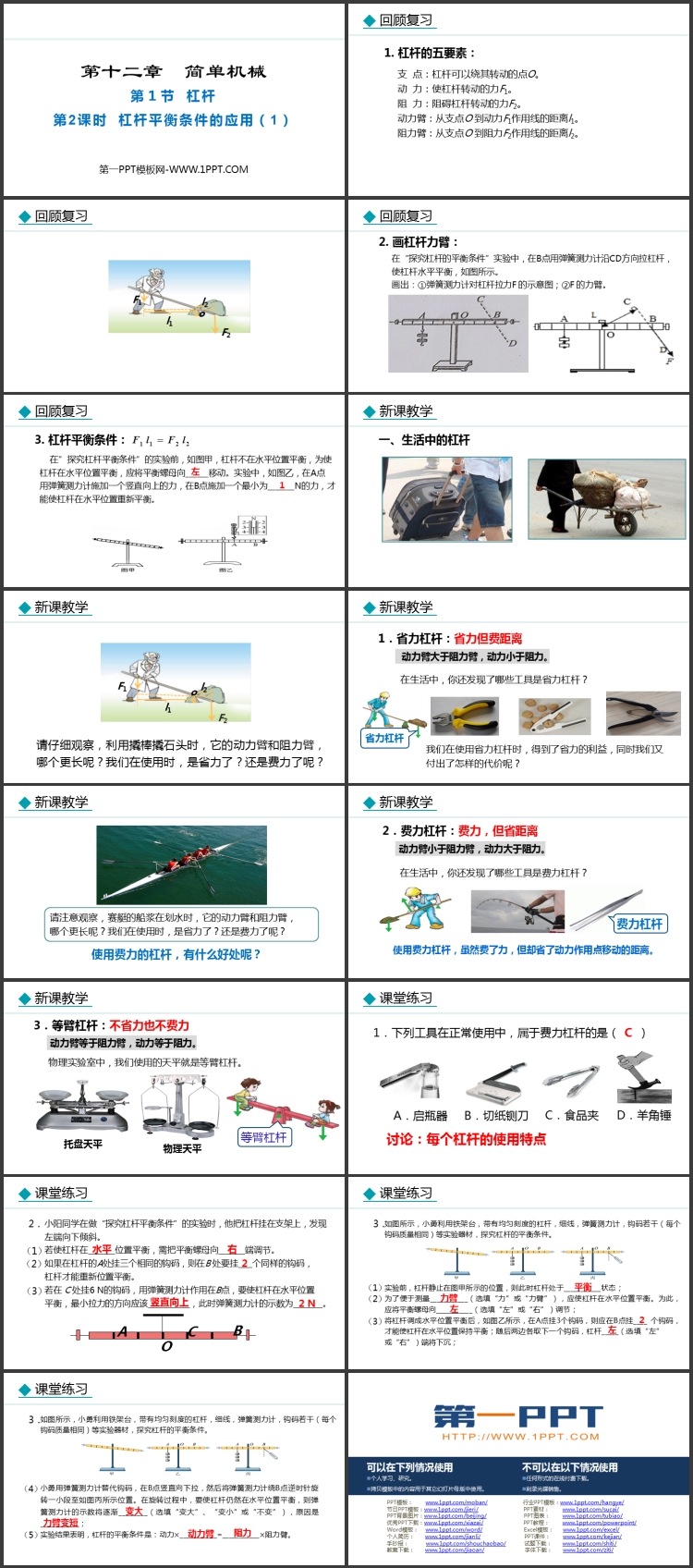

人教版八年级物理下册《杠杆》简单机械PPT课件下载(第2课时),共16页。
杠杆的五要素
1. 支点:杠杆可以绕其转动的点O。
2. 动力:使杠杆转动的力F1。
3. 阻力:阻碍杠杆转动的力F2。
4. 动力臂:从支点O到动力F1作用线的距离l1。
5. 阻力臂:从支点O到阻力F2作用线的距离l2。
画杠杆力臂
在“探究杠杆的平衡条件”实验中,在B点用弹簧测力计沿CD方向拉杠杆,使杠杆水平平衡,如图所示。
画出:①弹簧测力计对杠杆拉力F的示意图;②F的力臂。
生活中的杠杆
省力杠杆
省力杠杆:省力但费距离。动力臂大于阻力臂,动力小于阻力。
费力杠杆
费力杠杆:费力,但省距离。动力臂小于阻力臂,动力大于阻力。使用费力杠杆,虽然费了力,但却省了动力作用点移动的距离。
等臂杠杆
等臂杠杆:不省力也不费力。动力臂等于阻力臂,动力等于阻力。物理实验室中,我们使用的天平就是等臂杠杆。
......
