C-Lens 8° 斜面倾角的作用与回波损耗原理

C透镜入射端采用8°斜面设计，核心目标是抑制端面菲涅尔反射，从而提升回波损耗（RL），防止反射光返回光纤干扰光源。以下详细解析其原理与作用。

普通垂直端面的问题：光纤出射光垂直入射平整玻璃端面时，空气↔玻璃界面会产生菲涅尔反射。单界面反射率约4%左右，反射光沿原路返回光纤，反向传回激光器内部。危害包括：

1. 激光器阈值漂移、功率抖动、光谱不稳定
2. 产生干涉噪声，影响光器件、光模块信噪比
3. 严重时烧毁激光芯片

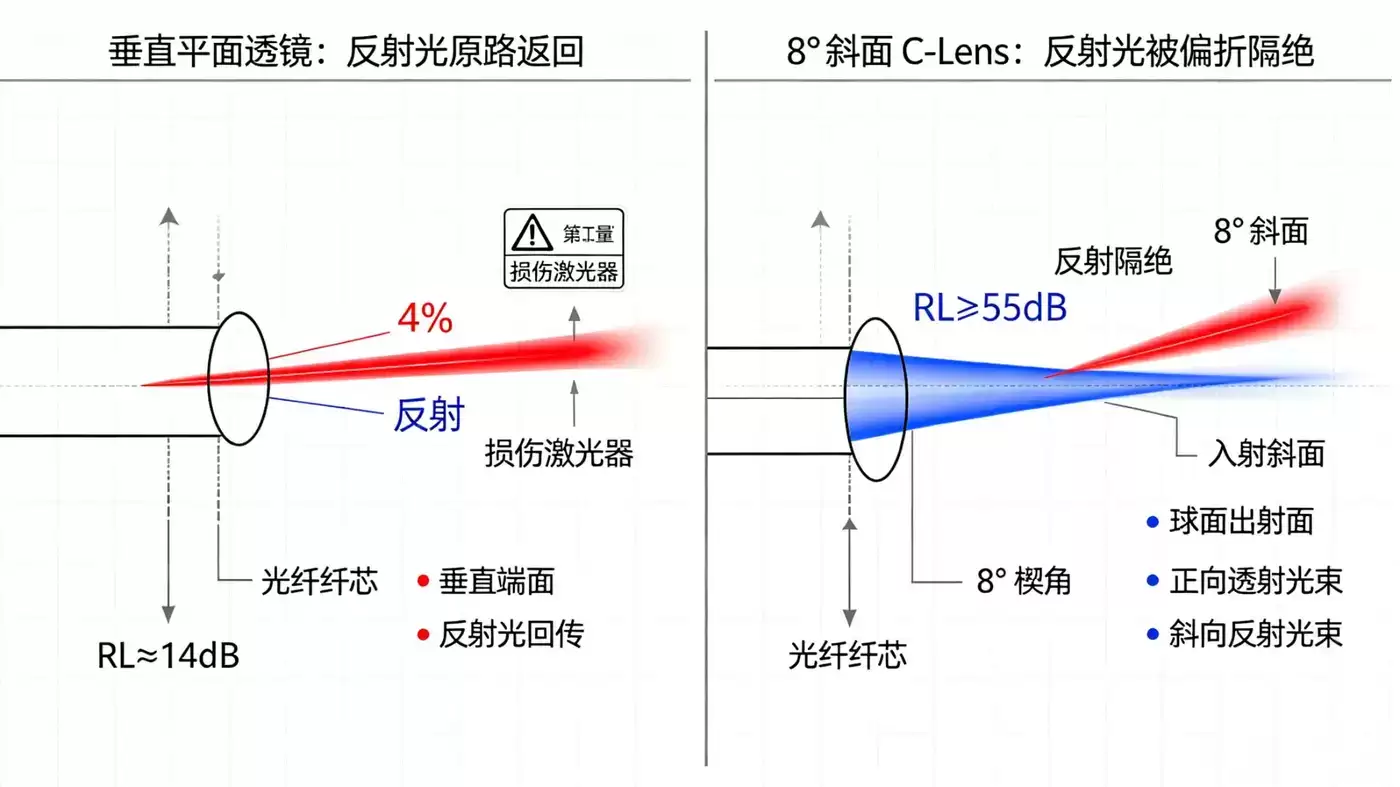

8°斜面如何规避反射：

1. 光纤光束入射倾斜端面，反射光线不再沿原光路折返
2. 反射光被斜向偏折，偏离光纤纤芯，无法耦合回光纤
3. 透射光依然正常折射进入透镜内部完成准直，几乎不影响正向光路损耗

行业统一选用8°而非更小/更大角度原因：

1. 角度太小：反射光仍有部分耦合回光纤，回损改善不足
2. 角度太大：入射偏折过大，正向耦合损耗明显上升、装配容差变小
3. 8°是插入损耗与回波损耗的最优平衡点，是光准直器通用标准倾角，常规标准产品均采用该标准倾角设计

补充：GLens为什么很少自带8°斜面：G透镜两端是平面，垂直反射严重，想要高回损方案通常要额外粘贴8°斜垫片，成本更高，这也是CLens天然回波优势。

二、回波损耗（RL）原理与定义

定义：回波损耗Return Loss（RL）表征端口反射光强弱的参数，单位dB。

1. 反射光越少，RL数值越大（性能越好）
2. 例：RL = 0dB：全部光反射回去；RL = 14dB：反射功率仅入射约4%（普通垂直端面水平）；RL ≥ 55dB：高回损器件，反射极低，常用8°斜面结构实现

8°斜面提升回波损耗完整原理：

1. 入射光：光纤发散光以斜角打到透镜8°入射面
2. 菲涅尔反射分量发生角向偏移，反射光线传播方向偏离光纤轴心
3. 该反射光在空间发散后，无法重新进入光纤纤芯，反向耦合效率大幅下降
4. 最终反射功率急剧变小，代入公式后RL数值显著抬高

多层反射补充（完整链路）：光路总反射来源不止入射面：

1. C透镜球面出射面（玻璃→空气）也会反射一部分光，会原路折返再次经过透镜，部分耦合进光纤
2. 高端CLens两端都会镀1550/1310nm增透膜AR膜，进一步压低两个界面反射，实现整机回损＞60dB甚至更高

通过8°斜面与增透膜的配合，可有效实现高回波损耗指标，满足不同应用场景的需求，提供标准系列产品与定制服务。
