人教版九年级物理全册《串联和并联》电流和电路PPT优质课件，共24页。

知识回顾

1、什么是电路？

用导线将电源、用电器、开关连接起来组成的电流路径

2、电路中产生持续电流的条件？

要有电源

必须是闭合回路

3、电流的方向？

正电荷定向移动的方向规定为电流的方向

学习目标

认识串、并联电路，知道串、并联电路的特点

设计简单的串、并联电路

认识生活中一些电路的连接方式

串联电路的特点

在串联电路中：

（1）电流只有一条路径

（2）开关与用电器串联，控制整个电路；改变开关的位置不会影响它的控制作用

（3）用电器互相干扰，其中一个断开，另一个用电器也不能工作

并联电路的特点

在并联电路中：

（1）电流有两条或两条以上的路径

（2）干路开关控制整个电路，支路开关只控制支路用电器

（3）各支路用电器互不干扰，其中一个断开，另一个用电器还可以正常工作

判断串、并联电路的方法

（1）可以根据电流流向判断

串联电路：电流只有一条路径

并联电路：电流至少有两条路径（有分支点）

（2）可以根据用电器的干扰情况判断

串联电路：用电器互相干扰（一灯不亮，所有灯都不亮）

并联电路：用电器互不干扰（一灯不亮，另一灯仍会亮）

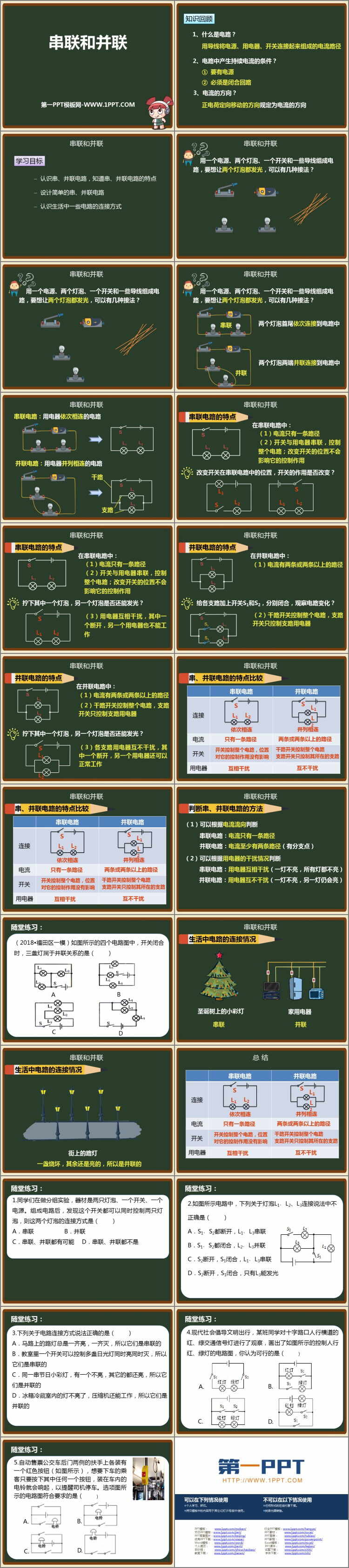

图集
