《串联和并联》电流和电路PPT优秀课件

内容介绍

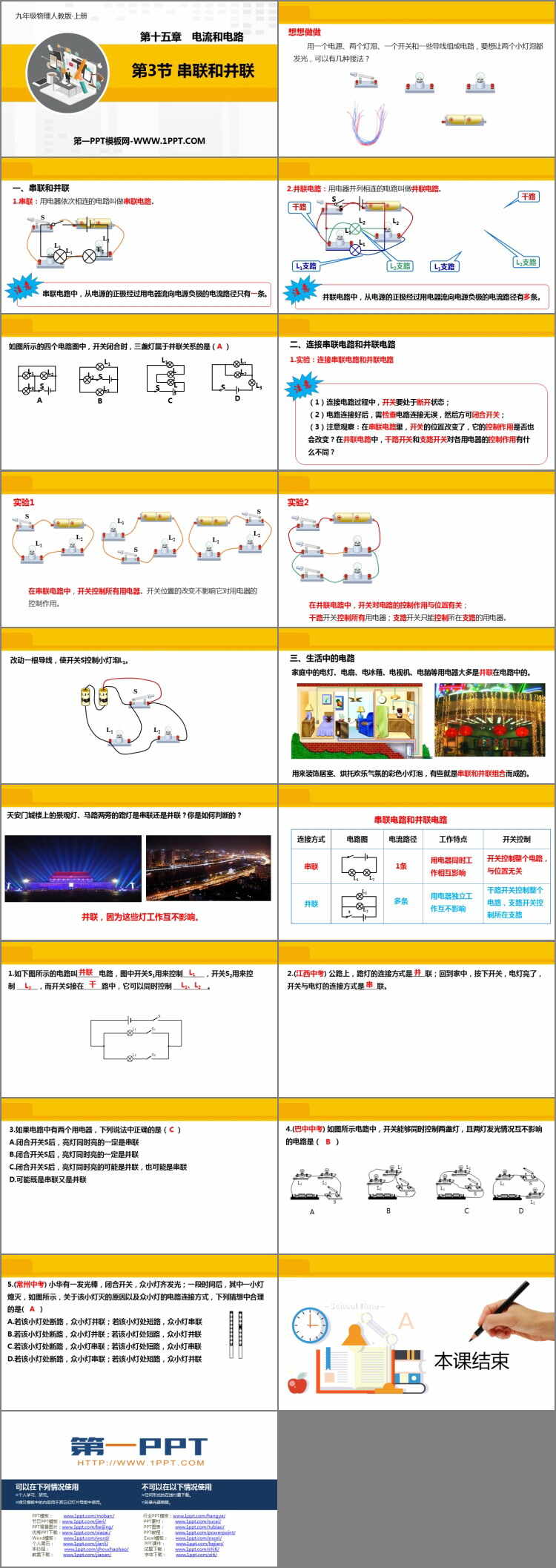

人教版九年级物理全册《串联和并联》电流和电路PPT优秀课件，共19页。

想想做做

用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？

串联和并联

1.串联：用电器依次相连的电路叫做串联电路。

串联电路中，从电源的正极经过用电器流向电源负极的电流路径只有一条。

2.并联电路：用电器并列相连的电路叫做并联电路。

并联电路中，从电源的正极经过用电器流向电源负极的电流路径有多条。

连接串联电路和并联电路

1.实验：连接串联电路和并联电路

（1）连接电路过程中，开关要处于断开状态；

（2）电路连接好后，需检查电路连接无误，然后方可闭合开关；

（3）注意观察：在串联电路里，开关的位置改变了，它的控制作用是否也会改变？在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同？

在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。

在并联电路中，开关对电路的控制作用与位置有关；

干路开关控制所有用电器；支路开关只能控制所在支路的用电器。

生活中的电路

用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。

图集
