《串、并联电路的电流规律》电流和电路PPT教学课件

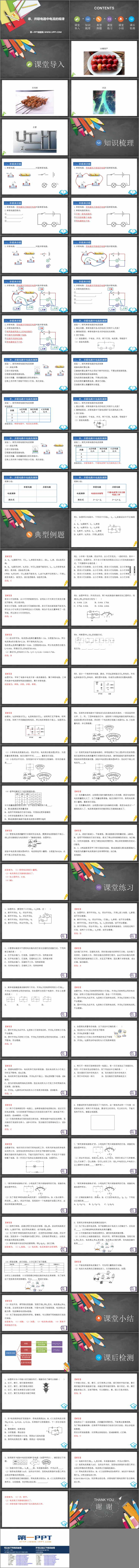

人教版九年级物理全册《串、并联电路的电流规律》电流和电路PPT教学课件，共79页。
知识梳理
串联和并联
1.串联电路：用电器依次相连的电路叫做串联电路。
2.串联电路的特点：
①只有一条电流路径；
②开关控制整个电路；
③用电器相互干扰。
3.并联电路：用电器并列相连的电路叫做并联电路。
4.并联电路的特点：
①有两条或两条以上的电流路径；
②干路开关控制整个电路；
③支路开关控制支路；
④用电器相互不干扰。
串、并联电路中电流的规律
实验一：探究串联电路的电流规律
1.提出问题：串联电路中各点的电流之间有什么关系？
2.猜想或假设：串联电路中各点的电流处处相等。
3.设计实验：
（1）实验器材：干电池、开关、两个灯泡、电流表、导线若干
（2）实验电路图：
（3）实验步骤：
①设计实验电路；
②根据电路图连接电路；
③进行测量，将测量数据记录在表格中；
④换上另外两个规格不同的小灯泡，再次实验。
连接电路时要注意：
①接线时要注意开关必须处于断开的状态；不要出现短路现象；
②电流表要跟被测电路串联；
③电流表的接线要正确：不得出现反接；
④电流表的量程要选准；要进行试触；
⑤读数时要认清量程和分度值。
实验二：探究并联电路的电流规律
1.提出问题：并联电路中各点的电流之间有什么关系？
2.猜想或假设：并联电路中干路电流等于各支路电流之和。
3.设计实验：
（1）实验器材：干电池、开关、两个灯泡、电流表、导线若干
（2）实验电路图：
（3）实验步骤：
①设计实验电路；
②根据电路图连接电路；
③进行测量，将测量数据记录在表格中；
④换上另外两个规格不同的小灯泡，再次实验。
