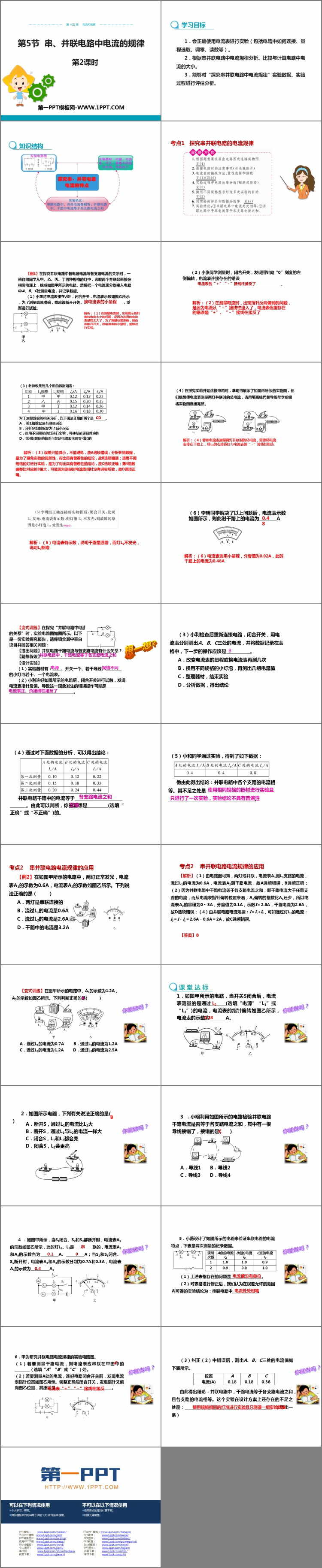

人教版九年级物理全册《串、并联电路的电流规律》电流和电路PPT课件(第2课时)，共25页。
学 习 目 标
1．会正确使用电流表进行实验（包括电路中如何连接、量程选取、调零、读数等）。
2．根据串并联电路中电流规律分析、比较与计算电路中电流的大小。
3．能够对“探究串并联电路中电流规律”实验数据、实验过程进行评估分析。
考点1 探究串并联电路的电流规律
【例1】在探究并联电路中各电路电流与各支路电流的关系时，一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起來接在相同电源上，组成如图甲所示的电路。然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据。
（1）小李将电流表接在A处，闭合开关，电流表示数如图乙所示，为了测量结果准确，她应该断开开关，_______________________，重新进行试验。
（2）小张同学测量时，闭合开关，发现指针向“0”刻度的左侧偏转，电流表连接存在的错误___________________。
考点2 串并联电路电流规律的应用
【例2】在如图甲所示的电路中，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。下列说法正确的是（ ）
A．两灯是串联连接的
B．流过L1的电流是0.6A
C．流过L2的电流是2.6A
D．干路中的电流是3.2A
【解析】（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，流过L1的电流为0.6A，电流表A2测干路电流，故A选项错误，B选项正确；（2）因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从电流表指针偏转位置来看，A2偏转的格数比A1还少，所以电流表A2的量程为0～3A，分度值为0.1A，示数I＝2.6A，干路电流为2.6A，故D选项错误；（4）由并联电路电流规律：I＝I1+I2，可知通过灯L2的电流：I2＝I﹣I1＝2.6A﹣0.6A＝2A，故C选项错误。
