《串、并联电路电压的规律》电压电阻PPT教学课件

内容介绍

人教版九年级物理全册《串、并联电路电压的规律》电压电阻PPT教学课件，共22页。

串联电路中电压的规律

在串联电路中，电源两端电压等于个用电器电压之和 U=U1+U2

并联电路中电压的规律

在并联电路中，电源两端电压与各支路两端电压等于 U=U1=U2

电压表的测量对象

怎样对其进行简化？

如何确定各个电表的测量对象？

如何判断电路中电压表所测量的对象

只需判断电压表与哪一个元件并联，它测的就是这个元件两端的电压

①滑线法（最常用，最容易掌握）

②去源法（“去掉”电源）

选取电压表接在电路中的两个节点为分点，将电路分为两个部分

将两点间含有电源部分的电路去掉

电压表与那部分构成闭合回路，那么它测量的就是这部分电路的电压

③短路法

将电压表替换成导线，如果电路中某些用电器或电源被短路，那么这些用电器或电源即为该电压表的测量对象

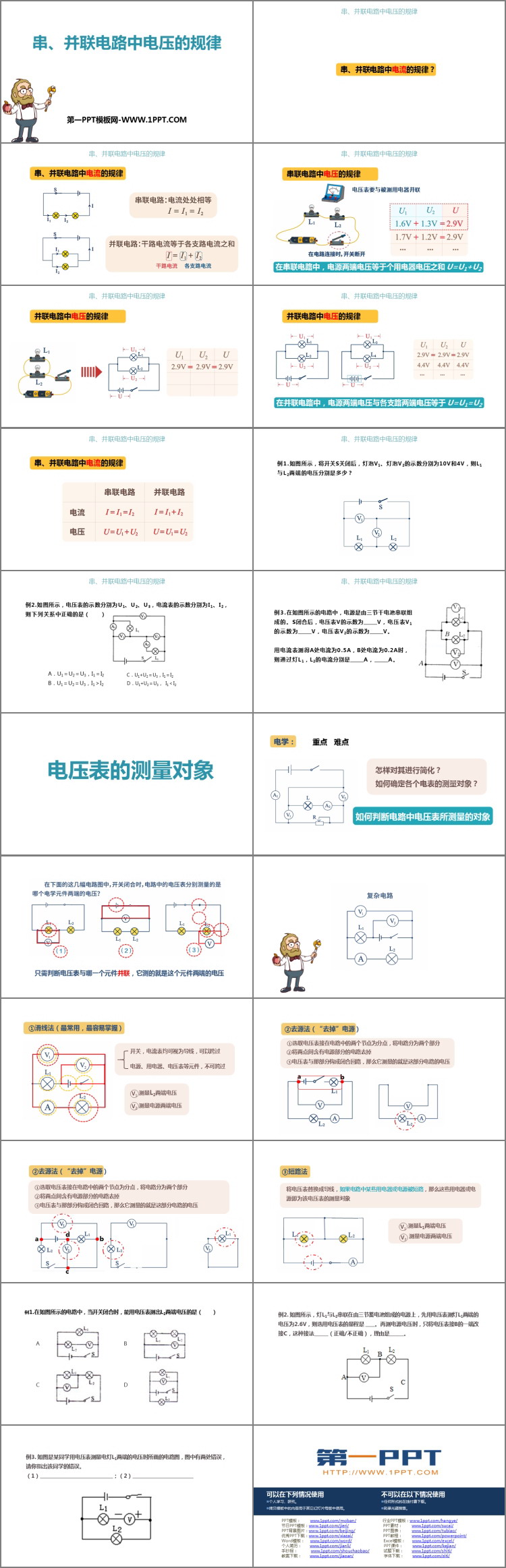

图集
