《串、并联电路电压的规律》电压电阻PPT优秀课件

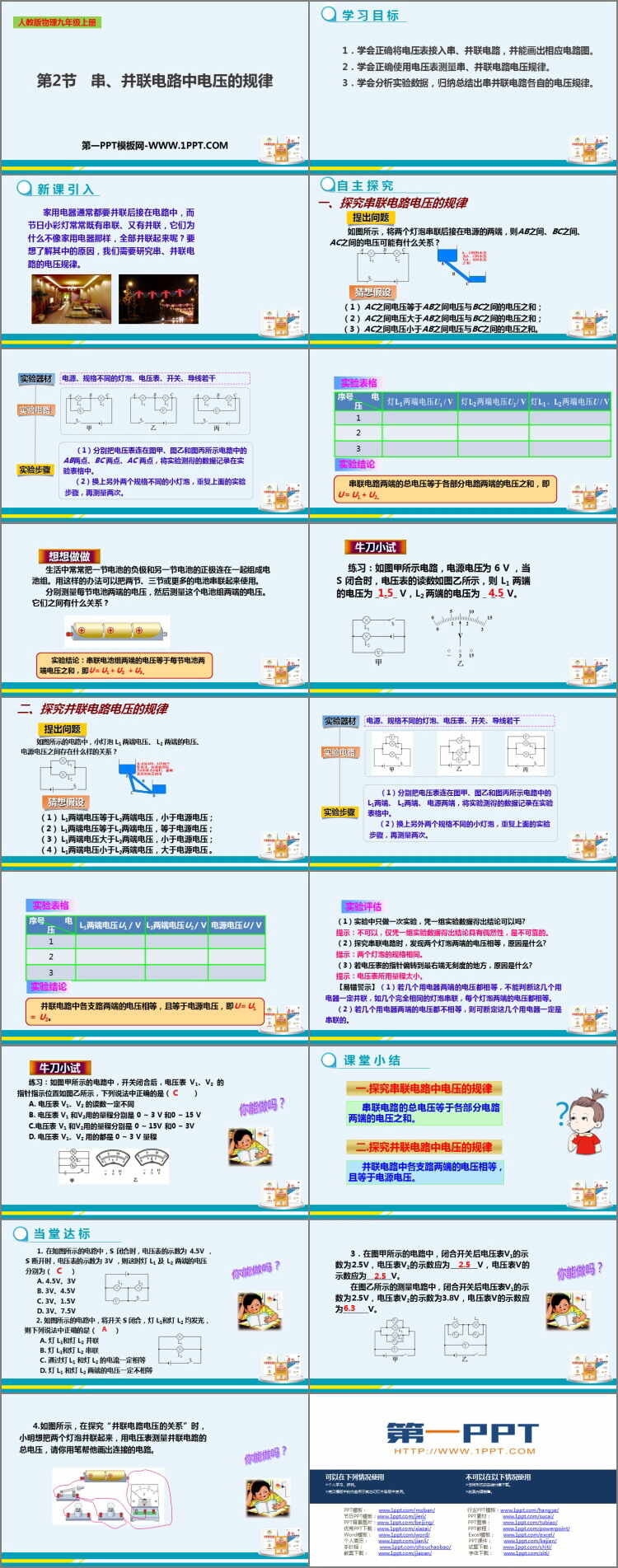

人教版九年级物理全册《串、并联电路电压的规律》电压电阻PPT优秀课件，共18页。

学 习 目 标

1．学会正确将电压表接入串、并联电路，并能画出相应电路图。

2．学会正确使用电压表测量串、并联电路电压规律。

3．学会分析实验数据，归纳总结出串并联电路各自的电压规律。

新 课 引 入

家用电器通常都要并联后接在电路中，而节日小彩灯常常既有串联、又有并联，它们为什么不像家用电器那样，全部并联起来呢？要想了解其中的原因，我们需要研究串、并联电路的电压规律。

自 主 探 究

一、探究串联电路电压的规律

猜想假设

（1） AC之间电压等于AB之间电压与BC之间的电压之和；

（2） AC之间电压大于AB之间电压与BC之间的电压之和；

（3） AC之间电压小于AB之间电压与BC之间的电压之和。

实验步骤

（1）分别把电压表连在图甲、图乙和图丙所示电路中的 AB两点、BC 两点、AC 两点，将实验测得的数据记录在实验表格中。

（2）换上另外两个规格不同的小灯泡，重复上面的实验步骤，再测量两次。

生活中常常把一节电池的负极和另一节电池的正极连在一起组成电池组。用这样的办法可以把两节、三节或更多的电池串联起来使用。

分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？

实验结论：串联电池组两端的电压等于每节电池两端电压之和，即U＝U1＋U2 ＋U3。

二、探究并联电路电压的规律

猜想假设

（1） L1两端电压等于L2两端电压，小于电源电压；

（2） L1两端电压等于L2两端电压，等于电源电压；

（3） L1两端电压大于L2两端电压，小于电源电压；

（4） L1两端电压小于L2两端电压，大于电源电压 。

实验步骤

（1）分别把电压表连在图甲、图乙和图丙所示电路中的 L1两端、 L2两端、 电源两端，将实验测得的数据记录在实验表格中。

（2）换上另外两个规格不同的小灯泡，重复上面的实验步骤，再测量两次。

实验结论

并联电路中各支路两端的电压相等，且等于电源电压，即U＝U1 ＝ U2。
