《变阻器》电压电阻PPT优质课件

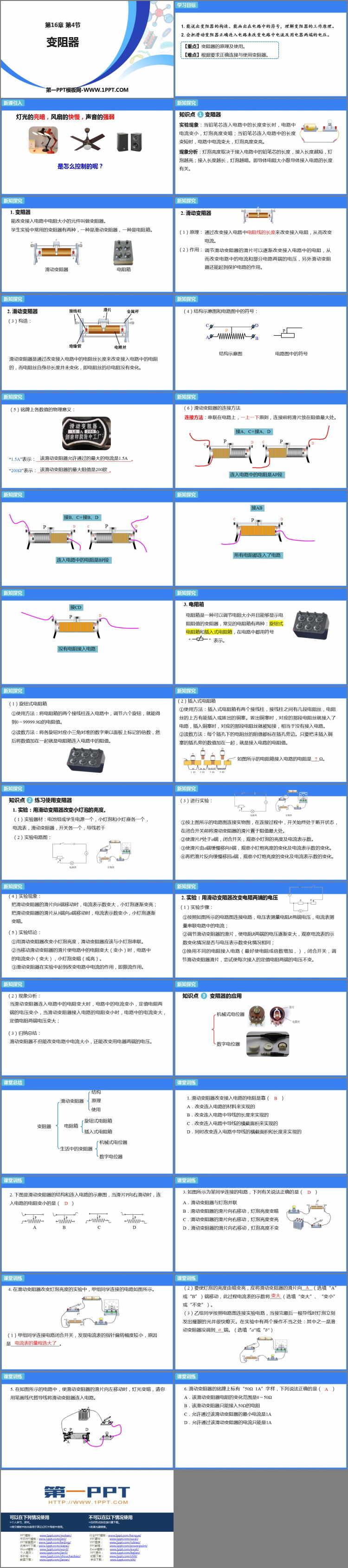

人教版九年级物理全册《变阻器》电压电阻PPT优质课件，共31页。

学习目标

1.能说出变阻器的构造、能画出在电路中的符号，理解变阻器的工作原理。

2.会把滑动变阻器正确连入电路来改变电路中电流及用电器两端的电压。

【重点】变阻器的原理及使用。

【难点】根据要求正确连接与使用变阻器。

新知探究

知识点 变阻器

实验现象：当铅笔芯连入电路中的长度变长时，电路中电流变小，灯泡亮度变暗；当铅笔芯连入电路中的长度变短时，电路中电流变大，灯泡亮度变亮。

现象分析：灯泡亮度取决于接入电路中的铅笔芯的长度，接入长度越短，灯泡越亮；接入长度越长，灯泡越暗。即导体电阻大小跟导体接入电路的长度有关。

1. 变阻器

能改变接入电路中电阻大小的元件叫做变阻器。

学生实验中常用的变阻器有两种，一种是滑动变阻器，一种是电阻箱。

2. 滑动变阻器

（1）原理：通过改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。

（2）作用：调节滑动变阻器的滑片可以逐渐改变接入电路中的电阻，从而改变电路中的电流和部分电路两端的电压，另外滑动变阻器还能起到保护电路的作用。

（3）构造：滑动变阻器是通过改变接入电路中的电阻丝长度来改变接入电路中的电阻的，而电阻丝自身总长度并未变化，即电阻丝的总电阻没有变化。

3. 电阻箱

电阻箱是一种可以调节电阻大小并且能够显示电阻阻值的变阻器，常见的电阻箱有两种：旋钮式电阻箱和插入式电阻箱，在电路中都用符号表示。

（1）旋钮式电阻箱

①使用方法：将电阻箱的两个接线柱连入电路中，调节六个旋钮，就能得到0～99999.9Ω的电阻值。

②读数方法：将各旋钮对应小三角对准的数字乘以面板上标记的倍数，然后将数值加在一起就是电阻箱连入电路中的阻值。

（2）插入式电阻箱

①使用方法：插入式电阻箱有两个接线柱，接线柱之间有几段电阻丝，电阻丝的上方有能插入或拔出的铜塞。拔出铜塞时，对应的那段电阻丝就接入了电路，插入铜塞时，对应的那段电阻丝就被短接，相当于没有接入电路。

②读数方法：每个插孔下的电阻丝的阻值都标在插孔旁边。只要把未插入铜塞的插孔旁的数值加在一起，就是接入电路的电阻值。
