《变阻器》电压电阻PPT教学课件下载

内容介绍

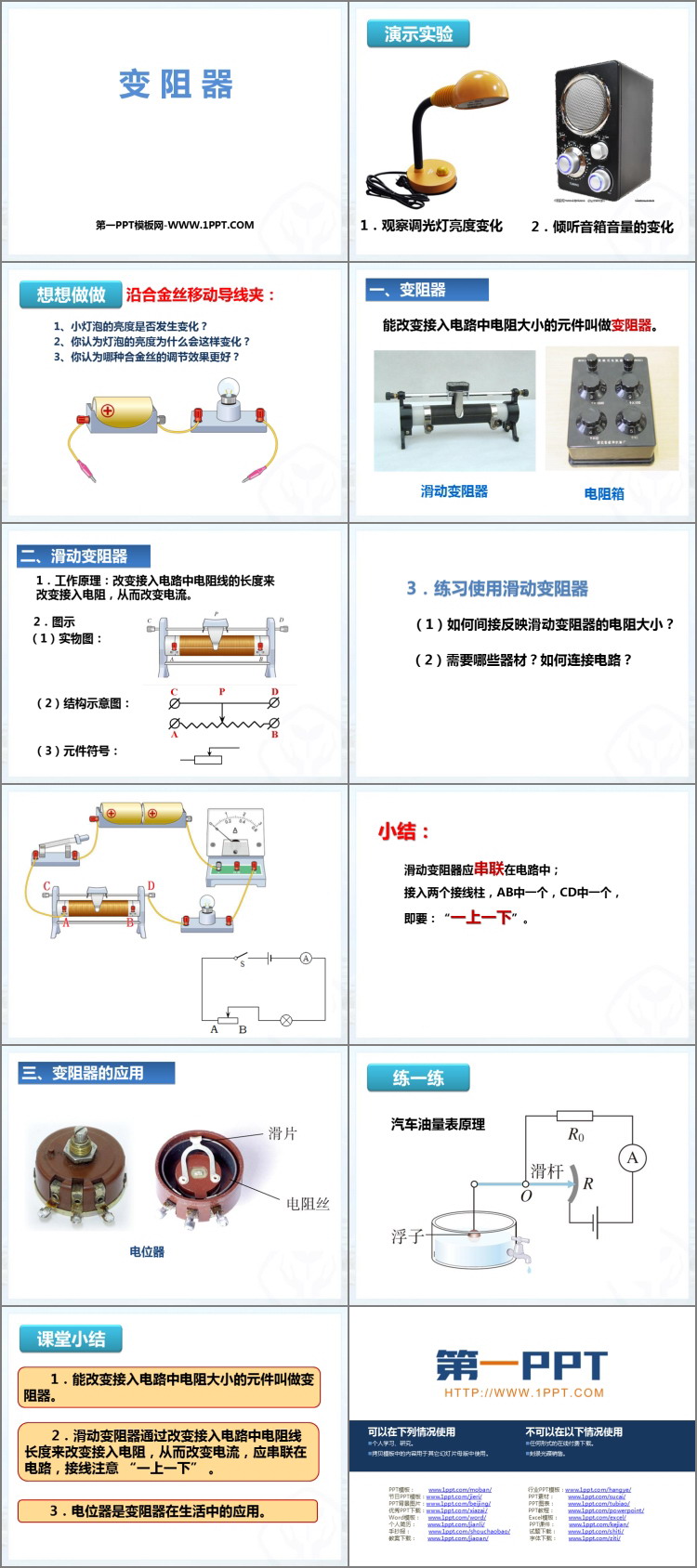

人教版九年级物理全册《变阻器》电压电阻PPT教学课件下载，共12页。

想想做做

沿合金丝移动导线夹：

1、小灯泡的亮度是否发生变化？

2、你认为灯泡的亮度为什么会这样变化？

3、你认为哪种合金丝的调节效果更好？

变阻器

能改变接入电路中电阻大小的元件叫做变阻器。

滑动变阻器

工作原理：改变接入电路中电阻线的长度来　改变接入电阻，从而改变电流。

练习使用滑动变阻器

（1）如何间接反映滑动变阻器的电阻大小？

（2）需要哪些器材？如何连接电路？

小结：滑动变阻器应串联在电路中；

接入两个接线柱，AB中一个，CD中一个，

即要：“一上一下”。

变阻器的应用

课堂小结

1．能改变接入电路中电阻大小的元件叫做变阻器。

2．滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流，应串联在电路，接线注意 “一上一下” 。

3．电位器是变阻器在生活中的应用。
