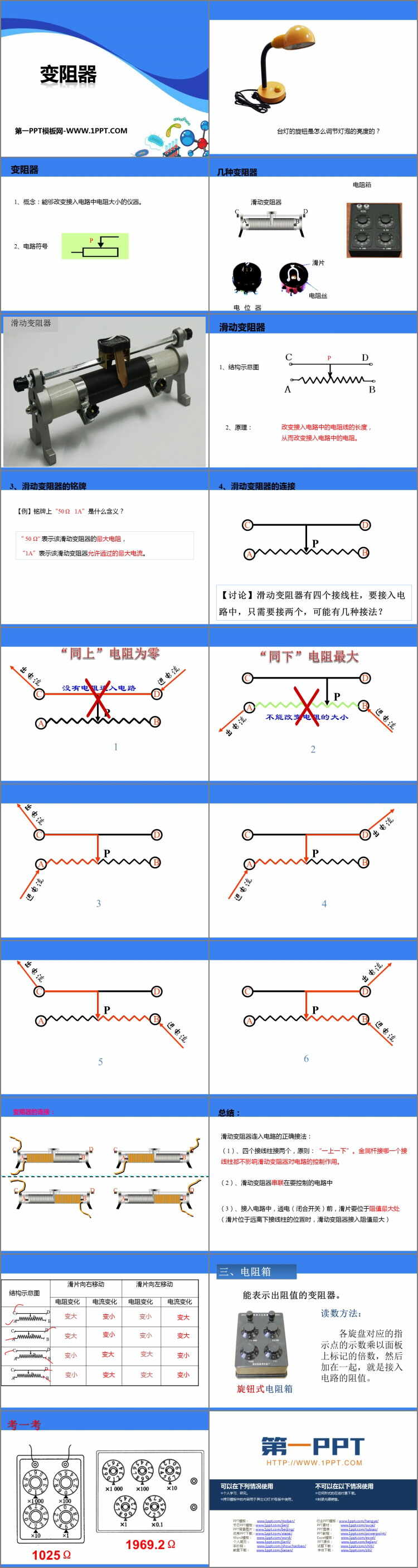

变阻器

1、概念：能够改变接入电路中电阻大小的仪器。

2、电路符号

滑动变阻器

1、结构示意图

2、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。

3、滑动变阻器的铭牌

【例】铭牌上“50 Ω 1A”是什么含义？

“ 50 Ω” 表示该滑动变阻器的最大电阻，

“1A”表示该滑动变阻器允许通过的最大电流。

总结：

滑动变阻器连入电路的正确接法：

（1）、四个接线柱接两个，原则：“一上一下”。金属杆接哪一个接线柱都不影响滑动变阻器对电路的控制作用。

（2）、滑动变阻器串联在要控制的电路中

（3）、接入电路中，通电（闭合开关）前，滑片要位于阻值最大处（滑片位于远离下接线柱的位置时，滑动变阻器接入阻值最大）

电阻箱

能表示出阻值的变阻器。

读数方法：

各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的阻值。
