《电流与电压和电阻的关系》欧姆定律PPT课件下载

内容介绍

人教版九年级物理全册《电流与电压和电阻的关系》欧姆定律PPT课件下载，共19页。

用电器对电流具有阻碍作用，即有一定的电阻值，电流流过用电器后在用电器两端就存在电压，那么，用电器两端的电压、电阻和流过的电流值三者之间有什么关系呢？

电压越大，对电流的推动作用也越大；电阻越大，对电路中电流的阻碍也越大.请大家猜测它们三者之间的关系.

实验步骤：

1.按电路图连接电路，滑动变阻器滑片移到阻值最大值处；

2.检查电路连接正确后再闭合开关；

3.读出电流表和电压表的示数，记录在表格中；

4.移动变阻器滑片，记录多组数据；

5.观察数据，得出结论；

6.关闭电源，整理好仪器。

实验一保持电阻不变，研究电流跟电压的关系

实验方法：

1.按图连接电路，闭合开关；

2.调节滑动变阻器滑片，使定值电阻两端的电压成倍数增加，如（1V、2V、3V）；

3.将每次电压表、电流表数据记录下来。

实验二保持电压不变，研究电流跟电阻的关系

实验方法：

1.实验仍按原来图连接电路；

2.换用不同阻值的定值电阻，使电阻成倍数增加（先后使用 5Ω、10Ω和15Ω三个电阻）；

3.调节滑动变阻器滑片，保持三个定值电阻两端电压不变（取3V）；

4.把对应于不同阻值的电流记录在表中。

保持电压不变，研究电流跟电阻的关系

现象：导体两端的电压一定时，导体的电阻增大，此导体中的电流减小。

结论：当导体两端的电压不变时，此导体中的电流跟它的电阻成反比。

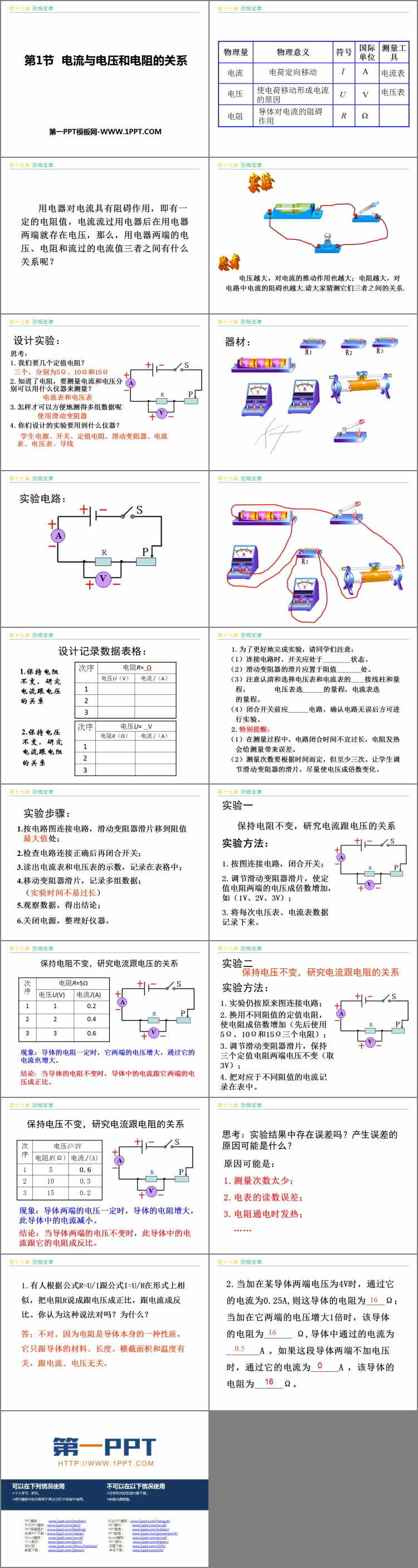

图集
