《电阻的测量》欧姆定律PPT精品课件

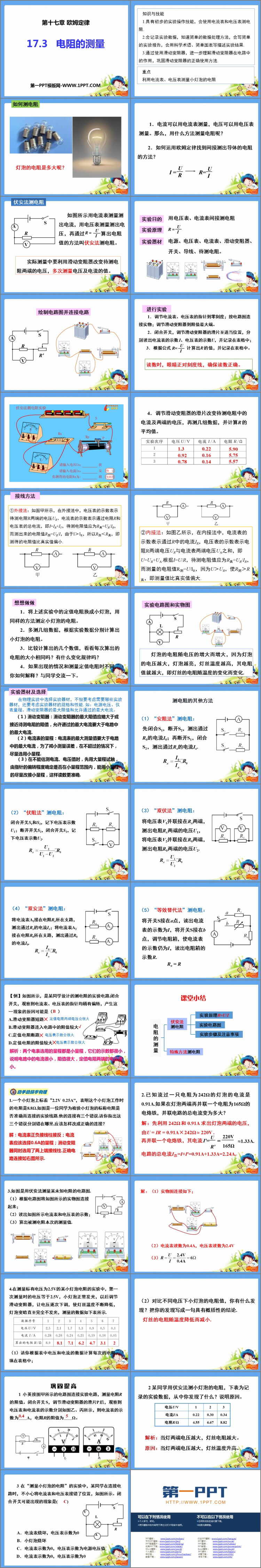

人教版九年级物理全册《电阻的测量》欧姆定律PPT精品课件，共32页。

知识与技能

1.具有初步的实验操作技能，会使用电流表和电压表测电阻.

2.会记录实验数据，知道简单的数据处理方法，会写简单的实验报告，会用科学术语、简单图表等描述实验结果.

3.通过使用滑动变阻器，进一步理解滑动变阻器在电路中的作用，巩固滑动变阻器的正确使用方法.

重点

利用电流表、电压表测量小灯泡的电阻

伏安法测电阻

实际测量中要利用滑动变阻器改变待测电阻两端的电压，多次测量电压及电流的值。

进行实验

1．调节电流表、电压表的指针到零刻度；按电路图连接实物；调节滑动变阻器到阻值最大端。

2．闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数 I、电压表的示数U，并记录在表格中；

3．根据公式R=U/I 计算出R 的值，并记录在表格中。

接线方法

①外接法：如图甲所示，在外接法中，电压表的示数表示待测电阻R两端的电压UR、电流表的示数表示通过电阻R和电压表的总电流，即I=IR+IV，待测电阻值应为R真=UR/IR，而测出来的电阻值R测=UR/I，由于I＞IR，所以R测＜R真，即测得的电阻值比真实值偏小.

②内接法：如图乙所示，在内接法中，电流表的示数表示通过R中的电流IR，电压表的示数表示电阻R两端电压UR与电流表两端电压UA之和，即U=UR+UA.根据I=U/R，待测电阻值应为R真=UR/IR，而测量的电阻值R测=U/IR，因为U＞UR，使R测＞R真，即测量值比真实值偏大.

实验器材及选择

在物理实验中选择实验器材，不但要考虑需要哪些实验器材，还要考虑实验器材的规格和性能.如：电源电压、仪表量程、滑动变阻器的最大阻值和允许通过的最大电流。

（1）滑动变阻器：滑动变阻器的最大阻值应略大于或接近待测电阻的阻值，允许通过的最大电流要大于电路中的最大电流.

（2）电流表的量程：电流表的最大测量值要大于电路中的最大电流，为了减小测量误差，在不超过的情况下，尽量选用小量程.

（3）在不能估测电流、电压值时，先用大量程试触，由指针的偏转程度确定是否在小量程范围内，能用小量程的尽量改接小量程，这样读数更准确.
