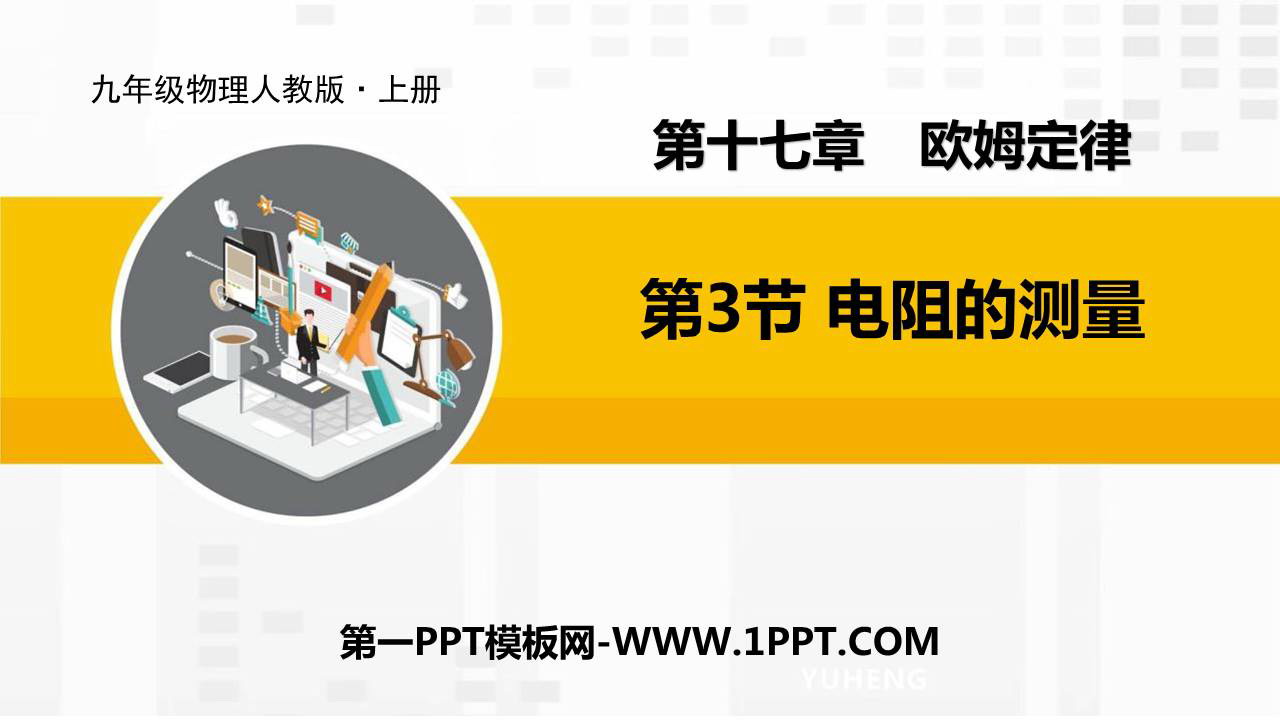

《电阻的测量》欧姆定律PPT教学课件下载

内容介绍

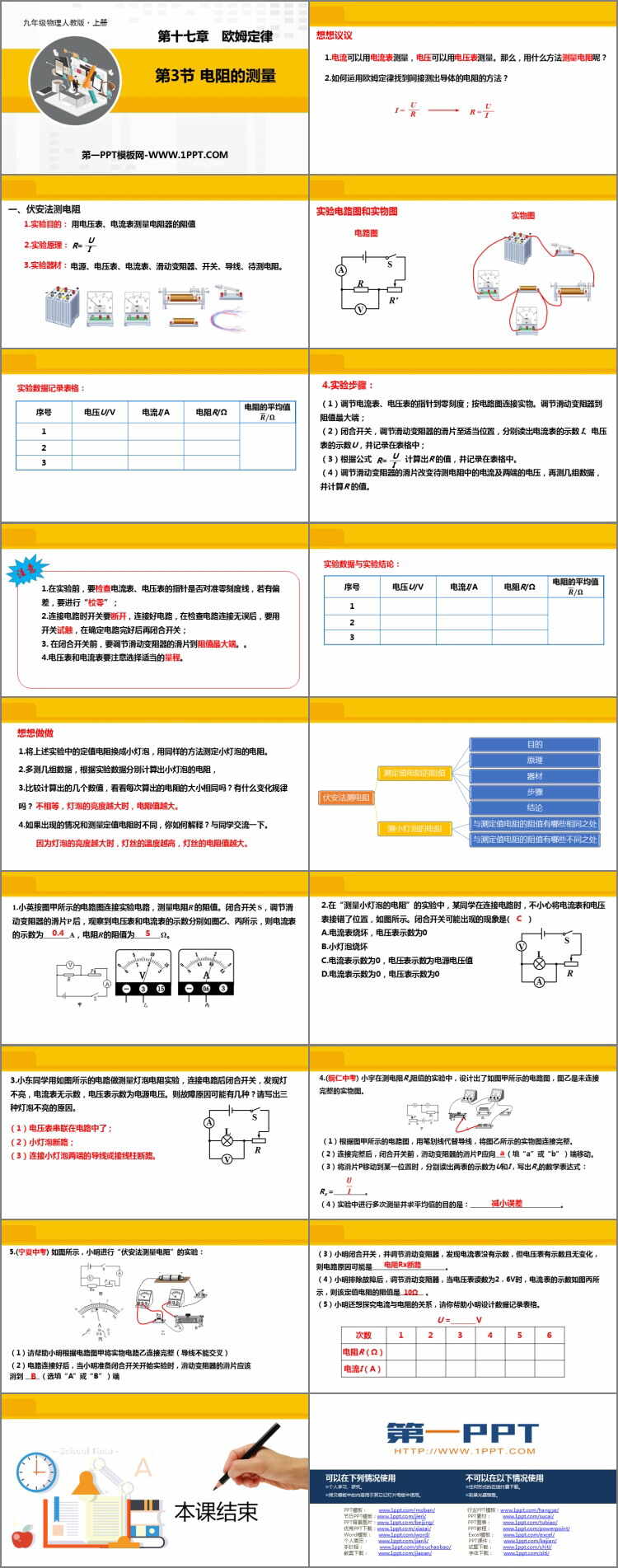

人教版九年级物理全册《电阻的测量》欧姆定律PPT教学课件下载，共18页。

想想议议

1.电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？

2.如何运用欧姆定律找到间接测出导体的电阻的方法？

伏安法测电阻

1.实验目的：用电压表、电流表测量电阻器的阻值

2.实验原理：R=U/I

3.实验器材：电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。

4.实验步骤：

（1）调节电流表、电压表的指针到零刻度；按电路图连接实物。调节滑动变阻器到阻值最大端；

（2）闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数 I、电压表的示数U，并记录在表格中；

（3）根据公式 R=U/I 计算出R 的值，并记录在表格中。

（4）调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R 的值。

想想做做

1.将上述实验中的定值电阻换成小灯泡，用同样的方法测定小灯泡的电阻。

2.多测几组数据，根据实验数据分别计算出小灯泡的电阻，

3.比较计算出的几个数值，看看每次算出的电阻的大小相同吗？有什么变化规律吗？

4.如果出现的情况和测量定值电阻时不同，你如何解释？与同学交流一下。
