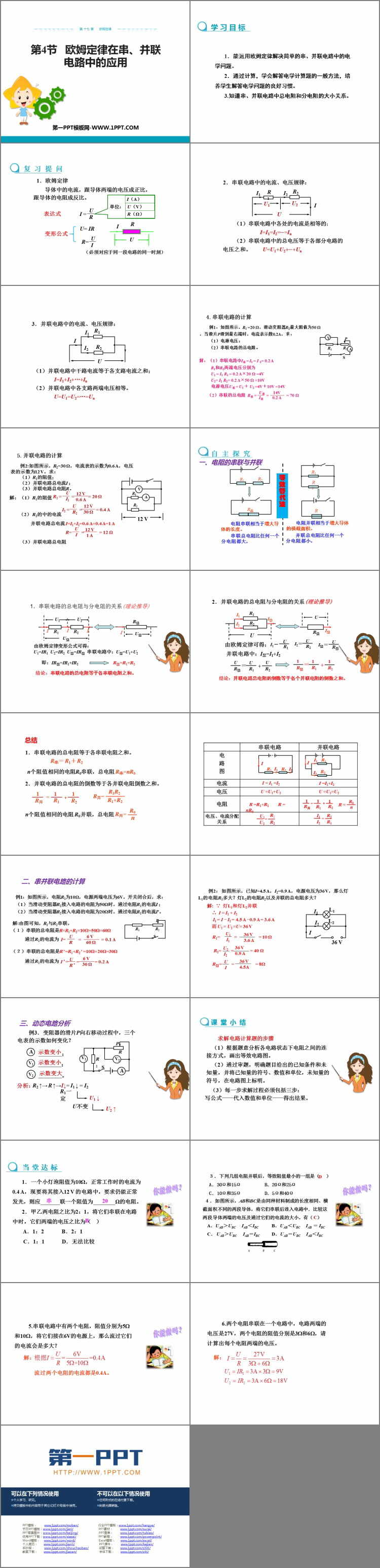

人教版九年级物理全册《欧姆定律在串、并联电路中的应用》欧姆定律PPT精品课件，共21页。
学 习 目 标
1．能运用欧姆定律解决简单的串、并联电路中的电学问题。
2．通过计算，学会解答电学计算题的一般方法，培养学生解答电学问题的良好习惯。
3.知道串、并联电路中总电阻和分电阻的大小关系。
复 习 提 问
1．欧姆定律
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2．串联电路中的电流、电压规律：
（1）串联电路中各处的电流是相等的；
I=I1=I2=…=In
（2）串联电路中的总电压等于各部分电路的电压之和。
U=U1+U2+…+Un
3．并联电路中的电流、电压规律：
（1）并联电路中干路电流等于各支路电流之和；
I=I1+I2+…+In
（2）并联电路中各支路两端电压相等。
U=U1=U2=…=Un
自 主 探 究
一、电阻的串联与并联
电阻串联相当于增大导体的长度。
串联总电阻比任何一个分电阻都大。
电阻并联相当于增大导体的横截面积。
并联总电阻比任何一个分电阻都小。
二、串并联电路的计算
例1：如图所示，电阻R1为10Ω，电源两端电压为6V。开关闭合后，求：
（1）当滑动变阻器R2接入电路的电阻为50Ω时，通过电阻R1的电流I ；
（2）当滑动变阻器R2接入电路的电阻为20Ω时，通过电阻R1的电流I′。
例2： 如图所示，已知I=4.5 A，I2=0.9 A，电源电压为36 V，那么灯L1的电阻R1多大？灯L2的电阻R2以及并联的总电阻多大？
三、动态电路分析
例3．变阻器的滑片P向右移动过程中，三个电表的示数如何变化？
课 堂 小 结
求解电路计算题的步骤
（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。
（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。
（3）每一步求解过程必须包括三步：写公式——代入数值和单位——得出结果。
