《欧姆定律在串、并联电路中的应用》欧姆定律PPT优质课件

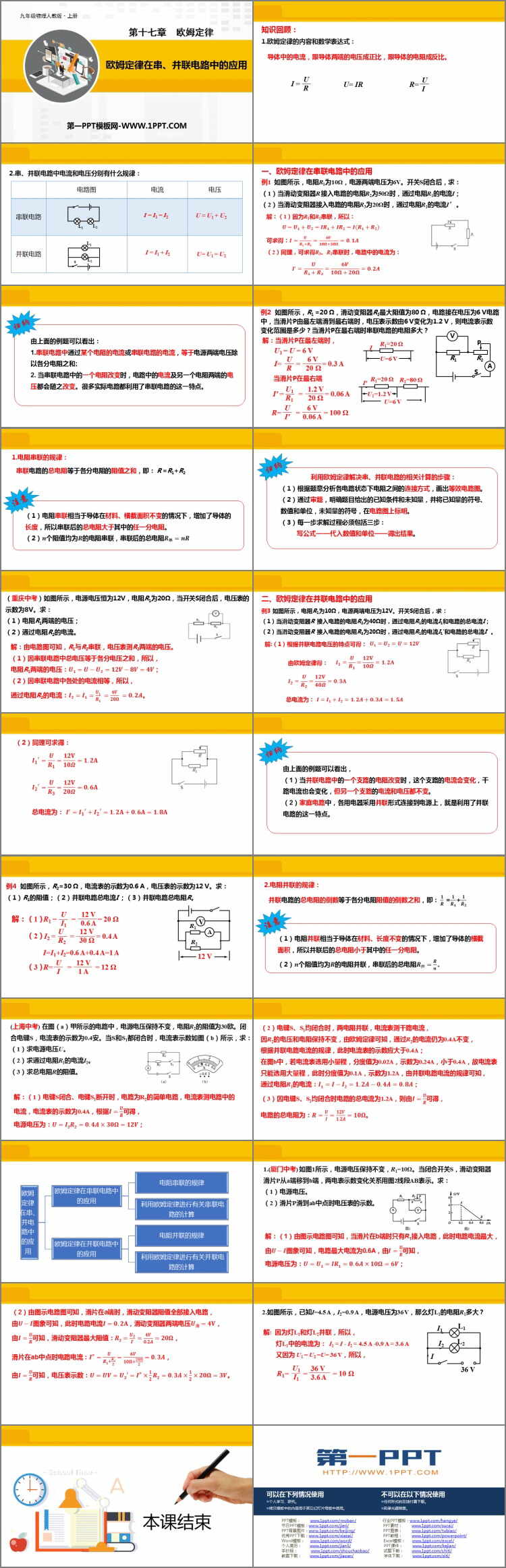

人教版九年级物理全册《欧姆定律在串、并联电路中的应用》欧姆定律PPT优质课件，共22页。

知识回顾：

1.欧姆定律的内容和数学表达式：

导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

2.串、并联电路中电流和电压分别有什么规律：

串联电路 I = I1 = I2 U = U1 + U2

并联电路 I = I1 + I2 U= U1 = U2

一、欧姆定律在串联电路中的应用

例1 如图所示，电阻R1为10Ω，电源两端电压为6V。开关S闭合后，求：

（1）当滑动变阻器R 接入电路的电阻R2为50Ω时，通过电阻R1的电流I；

（2）当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流I ’。

由上面的例题可以看出：

1.串联电路中通过某个电阻的电流或串联电路的电流，等于电源两端电压除以各分电阻之和;

2.当串联电路中的一个电阻改变时，电路中的电流及另一个电阻两端的电压都会随之改变。很多实际电路都利用了串联电路的这一特点。

1.电阻串联的规律：

串联电路的总电阻等于各分电阻的阻值之和，即： R =R1+R2

（1）电阻串联相当于导体在材料、横截面积不变的情况下，增加了导体的长度，所以串联后的总电阻大于其中的任一分电阻。

（2）n个阻值均为𝑹的电阻串联，串联后的总电阻R串=NR

利用欧姆定律解决串、并联电路的相关计算的步骤：

（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。

（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。

（3）每一步求解过程必须包括三步：

写公式——代入数值和单位——得出结果。

二、欧姆定律在并联电路中的应用

例3 如图所示，电阻R1为10Ω，电源两端电压为12V。开关S闭合后，求：

（1）当滑动变阻器R 接入电路的电阻R2为40Ω时，通过电阻R1的电流I1和电路的总电流I；

（2）当滑动变阻器R 接入电路的电阻R3为20Ω时，通过电阻R1的电流I1′和电路的总电流I′ 。

由上面的例题可以看出，

（1）当并联电路中的一个支路的电阻改变时，这个支路的电流会变化，干路电流也会变化，但另一个支路的电流和电压都不变。

（2）家庭电路中，各用电器采用并联形式连接到电源上，就是利用了并联电路的这一特点。

2.电阻并联的规律：

并联电路的总电阻的倒数等于各分电阻阻值的倒数之和，即：1/R =1/R1 +1/R2

（1）电阻并联相当于导体在材料、长度不变的情况下，增加了导体的横截面积，所以并联后的总电阻小于其中的任一分电阻。

（2）n个阻值均为R的电阻并联，串联后的总电阻R并=R/n 。
