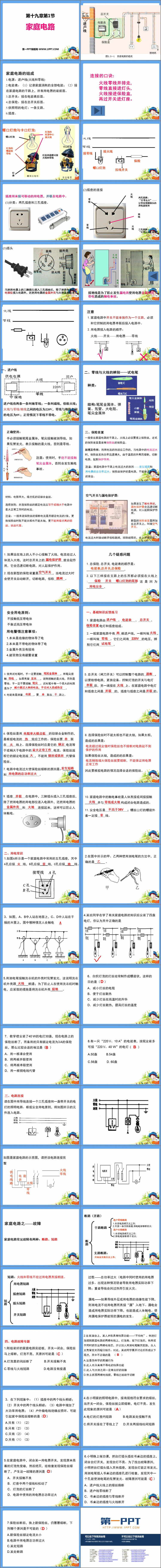

人教版九年级物理全册《家庭电路》生活用电PPT课件下载，共52页。

家庭电路的组成

1.电源：进户线(火线和零线)

2.电能表：（1）记录家庭消耗的全部电能；（2）接在家庭电路的干路上，所有用电器的最前面。

3.总开关：接在电能表后面。

4.总保险：接在总开关后面。

5.供照明的电灯：一条支路。

6.插座。

插座用来接可移动的用电器，并联在电路中。

(1)分类：两孔插座和三孔插座。

(2)插座的连接

当把用电器上的三脚插头插入三孔插座后，除了把用电器的用电部位接入电路外，还把用电器的金属外壳与大地连接起来

接地线是为了防止发生漏电而使用电器金属外壳带电造成的触电事故。

注意

1.家庭电路中开关不能单独作为一个支路，必须和它控制的用电器串联后接入电路中。

2.用电器接入电路的顺序：火线——开关——用电器——零线

进户线

进户线有两条一条叫做零线；一条叫端线，俗称火线；

火线与零线/地线之间的电压为220V，零线与地线之间的电压为0V；正常情况下零线不带电。

零线与火线的辨别——试电笔

结构:笔尾金属体、弹簧、氖管、大电阻、笔尖金属体

保险装置

一般安在家庭电路的干路上，火线上必须要接上保险丝，老式的保险装置是装有保险丝的保险盒。

原理及作用：利用电流的热效应工作的，当电路中的电流过大时，保险丝发热功率迅速增大，由于温度的升高而熔断，切断电路，起到保护作用。

注意：家庭电路中干路上电流过大的原因——发生短路和用电器的总功率过大；保险丝保护的是电路，不能保证人的安全。
