《家庭电路中电流过大的原因》生活用电PPT优质课件

内容介绍

人教版九年级物理全册《家庭电路中电流过大的原因》生活用电PPT优质课件，共18页。

学习目标

1.知道家庭电路中电流过大的原因；

2.知道保险丝怎样“保险”。

讲授新课

1．家庭电路中的总功率：P = P1+ P2 + …+ Pn

2．用电器的总功率过大是家庭电路中电流过大的原因之一。

根据P =UI，可以得到I=P/U

家庭电路中的电压是一定的，U = 220 V，

所以用电器总电功率P 越大，电路中的电流 I 就越大。

3．用电器的总功率过大的危害

根据焦耳定律可知，电流过大，产生的热量容易引发火灾。

你知道形成家庭电路中短路的原因是什么吗？

由于改装电路时不小心或绝缘皮破损或老化等原因使火线和零线直接连通。

家庭电路中短路很容易造成火灾。

为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。

1.材料：铅锑合金

保险丝的电阻比较大，熔点比较低

2.电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。

注意：不能用铁丝或铜丝作保险丝。

3.保险丝应串联在电路中

4.如何选择合适的保险丝？

保险丝的选用原则：

应使其额定电流等于或略大于电路中的最大正常工作电流。

5.现在家庭中常用空气开关代替保险丝

当线路发生短路或严重电流过载时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将主触头分断，切断电源。

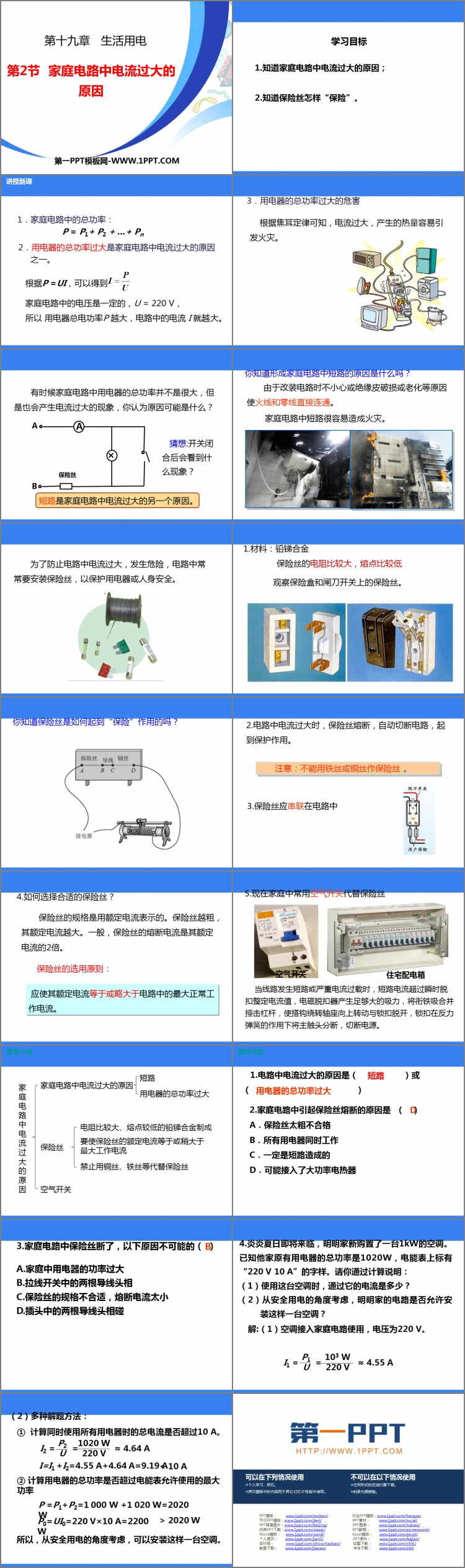

图集
