《电动机》电与磁PPT教学课件

内容介绍

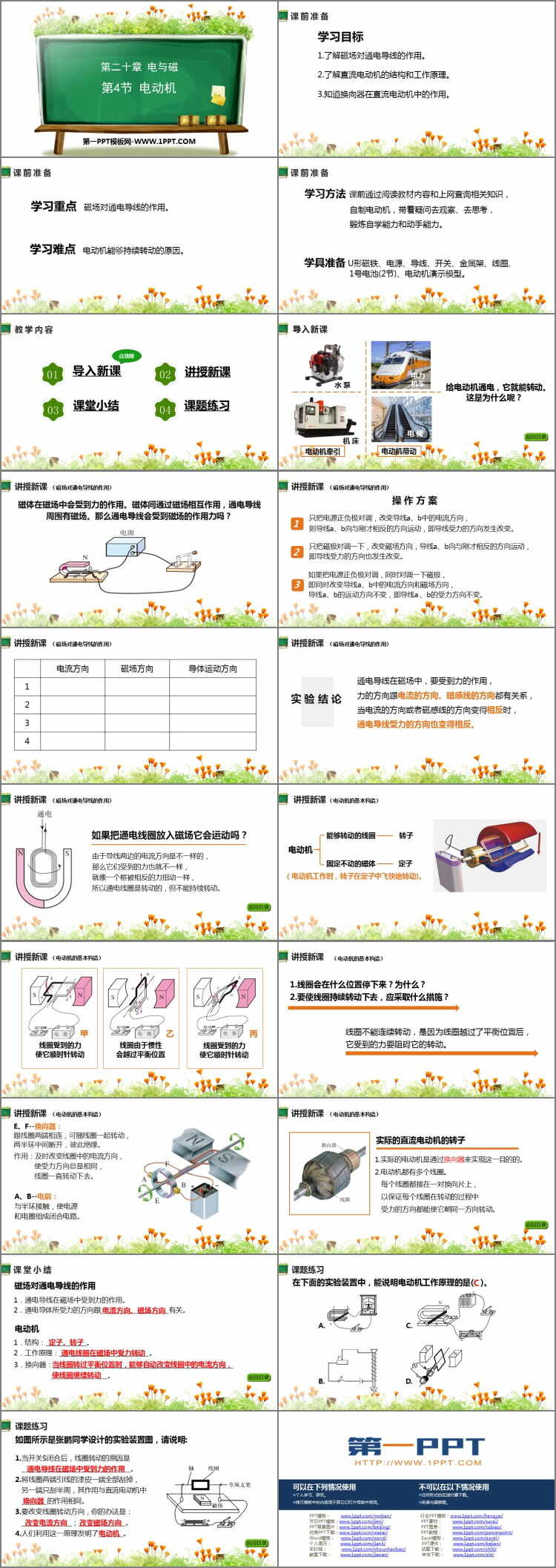

人教版九年级物理全册《电动机》电与磁PPT教学课件，共20页。

学习目标

1.了解磁场对通电导线的作用。

2.了解直流电动机的结构和工作原理。

3.知道换向器在直流电动机中的作用。

学习重点磁场对通电导线的作用。

学习难点电动机能够持续转动的原因。

讲授新课

磁体在磁场中会受到力的作用。磁体间通过磁场相互作用，通电导线周围有磁场。那么通电导线会受到磁场的作用力吗？

操作方案

只把电源正负极对调，改变导线a、b中的电流方向，则导线a、b向与刚才相反的方向运动，即导线受力的方向发生改变。

只把磁极对调一下，改变磁场方向，导线a、b向与刚才相反的方向运动，即导线受力的方向也发生改变。

如果把电源正负极对调，同时对调一下磁极，即同时改变导线a、b中的电流方向和磁场方向，导线a、b的运动方向不变，即导线a 、b的受力方向不变。

实验结论

通电导线在磁场中，要受到力的作用，

力的方向跟电流的方向、磁感线的方向都有关系，

当电流的方向或者磁感线的方向变得相反时，

通电导线受力的方向也变得相反。
