《电势差与电场强度的关系》PPT精品课件

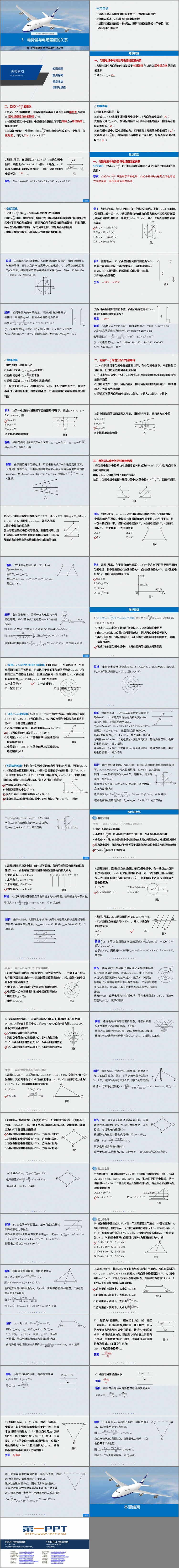

人教版高中物理必修三《电势差与电场强度的关系》PPT精品课件，共61页。

学习目标

1.知道电势差与电场强度的关系式，了解其适用条件.

2.会用关系式U＝Ed处理匀强电场问题.

3.知道电场强度的另一种求法，理解电场强度的另一个单位“伏(特)每米”的意义.

重点探究

一、匀强电场中电势差与电场强度的关系

导学探究　公式E＝UAB/d 对任何电场都适用吗？式中d指的是两点间的距离吗？

知识深化

1.公式E＝UAB/d及UAB＝Ed的适用条件都是匀强电场.

2.由E＝U/d 可知，电场强度在数值上等于沿电场方向单位距离上降低的电势.

式中d不是两点间的距离，而是两点所在的等势面间的距离，只有当这两点在匀强电场中的同一条电场线上时，才是两点间的距离.

3.电场中电场强度的方向就是电势降低最快的方向.

二、利用E＝U/d定性分析非匀强电场

UAB＝Ed只适用于匀强电场的定量计算，在非匀强电场中，不能进行定量计算，但可以定性地分析有关问题.

(1)在非匀强电场中，公式U＝Ed中的E可理解为距离为d的两点间电场强度的平均值.

(2)当电势差U一定时，场强E越大，则沿场强方向的距离d越小，即场强越大，等差等势面越密.

(3)距离相等的两点间的电势差：E越大，U越大；E越小，U越小.

三、用等分法确定等势线和电场线

1.在匀强电场中电势差与电场强度的关系式为U＝Ed，其中d为两点沿电场方向的距离.

由公式U＝Ed可以得到下面两个结论：

结论1：匀强电场中的任一线段AB的中点C的电势φC ＝ φA+φB/2，如图5甲所示.

结论2：匀强电场中若两线段AB∥CD，且AB＝CD，则UAB＝UCD(或φA－φB＝φC－φD)，同理有UAC＝UBD，如图乙所示.

2.确定电场方向的方法

先由等分法确定电势相等的点，画出等势线，然后根据电场线与等势面垂直画出电场线，且电场线的方向由电势高的等势面指向电势低的等势面.
