《串联电路和并联电路》PPT精品课件(第1课时)

内容介绍

人教版高中物理必修三《串联电路和并联电路》PPT精品课件(第1课时)，共50页。

学习目标

1.掌握串、并联电路的电流、电压和电阻关系，并能进行有关计算.

2.理解滑动变阻器的限流式和分压式接法，并能正确选择和应用.

重点探究

一、串联电路和并联电路

导学探究　 1.如图2所示，三个电阻组成串联电路.

(1)若R1＝R2＝R3＝R，则此串联电路的总电阻R总为多少？

答案　由于串联电路的总电阻等于各部分电路电阻之和，则R总＝R1＋R2＋R3＝3R.

(2)若R1

2.如图3所示，三个电阻构成并联电路.

(1)若R1＝R2＝R3＝R，则此并联电路的总电阻R总为多少？

(2)若R1

答案　由并联电路各支路两端电压相等得

I1R1＝I2R2＝I3R3

又由于R1

二、滑动变阻器限流式和分压式接法

例3　如图6所示，滑动变阻器R1的最大阻值是200 Ω，R2＝300 Ω，A、B两端电压UAB＝8 V.

(1)当S断开时，移动滑片P，R2两端可获得的电压变化范围是多少？

答案　4.8～8 V

(2)当S闭合时，移动滑片P，R2两端可获得的电压变化范围是多少？

答案　0～8 V

解析　当S闭合时，滑动变阻器R1为分压式接法，当滑片P在最下端时，R2两端电压为0，当滑片P在最上端时，R2两端的电压最大，为8 V，

所以R2两端可获得的电压变化范围为0～8 V.

总结提升

1.滑动变阻器接入电路时，金属杆的两个端点不能同时接入电路，否则电流将从金属杆流过而将滑动变阻器短路.

2.限流式接法电压调节范围较小，而分压式接法电压调节范围较大(电压最小值从0开始)，在具体应用中要根据题目要求合理选择.

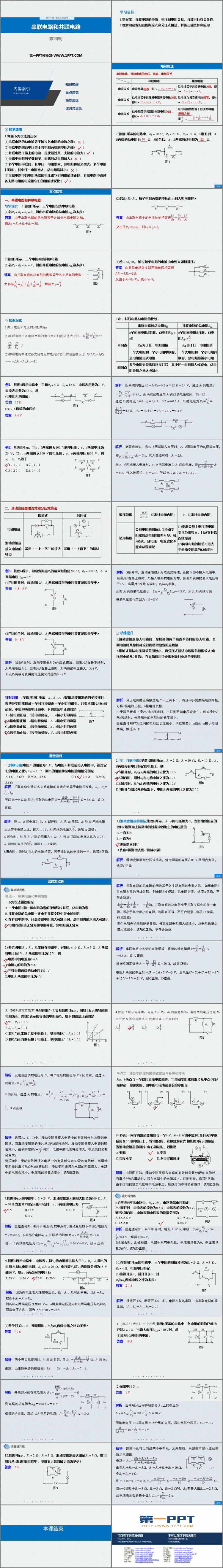

图集
