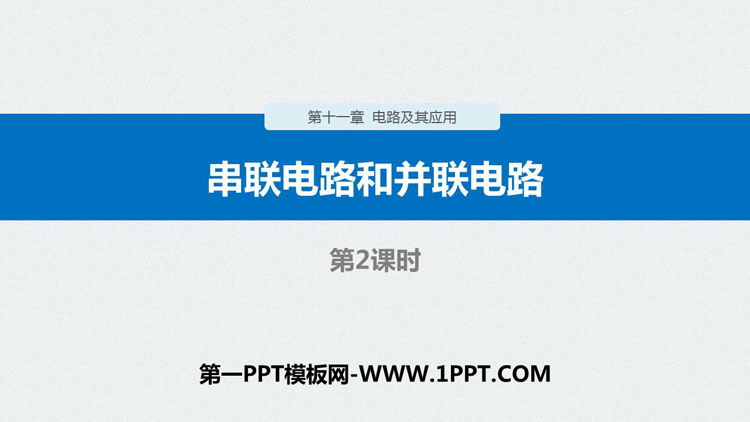

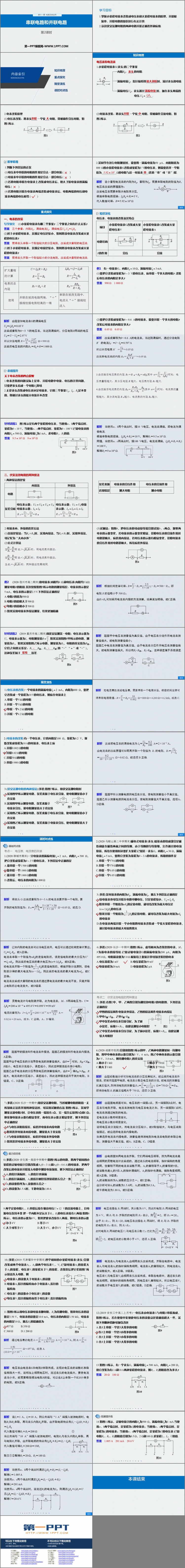

人教版高中物理必修三《串联电路和并联电路》PPT精品课件(第2课时)，共59页。
学习目标
1.掌握小量程电流表改装成电压表和大量程电流表的原理，并能根据串、并联电路的知识进行有关计算.
2.认识伏安法测电阻的两种电路并能正确选择和应用．
知识梳理
电压表和电流表
1.小量程电流表G(表头)的三个参量
2.电表改装原理
(1)电压表改装：将表头____一个较____电阻，常被称作分压电阻，如图1所示.
(2)电流表改装：将表头____一个较____电阻，常被称作分流电阻，如图2所示.
重点探究
一、电表的改装
导学探究 (1)小量程电流表有哪三个参量？三个参量之间有什么关系？
答案 三个参量：内阻Rg、满偏电流Ig、满偏电压Ug.Ug＝IgRg.
(2)对于小量程电流表，其额定电压比较小，如何将该电流表改装成大量程的电压表？
答案 需将表头串联一个阻值较大的分压电阻，改装成大量程的电压表.
(3)对于小量程电流表，其额定电流比较小，如何将该电流表改装成大量程的电流表？
答案 需将表头并联一个阻值较小的分流电阻，改装成大量程的电流表.
总结提升
关于电表改装的四点提醒
1.电表改装的问题实际上是串、并联电路中电流、电压的计算问题，只要把表头看成一个电阻Rg即可.
2.无论表头改装成电压表还是电流表，它的三个参量Ug、Ig、Rg是不变的，即通过表头的最大电流并不改变.
二、伏安法测电阻的两种接法
1.两种接法的比较
2.电流表内、外接的选择方法
(1)直接比较法：当Rx≫RA时，采用内接法，当Rx≪RV时，采用外接法，可记忆为“大内小外”.
(2)公式计算法
(3)试触法：如图4，把电压表的可动接线端分别试接b、c两点，观察两电表的示数变化，若电流表的示数变化明显，说明电压表的分流作用对电路影响大，应选用内接法，若电压表的示数有明显变化，说明电流表的分压作用对电路影响大，所以应选外接法.
