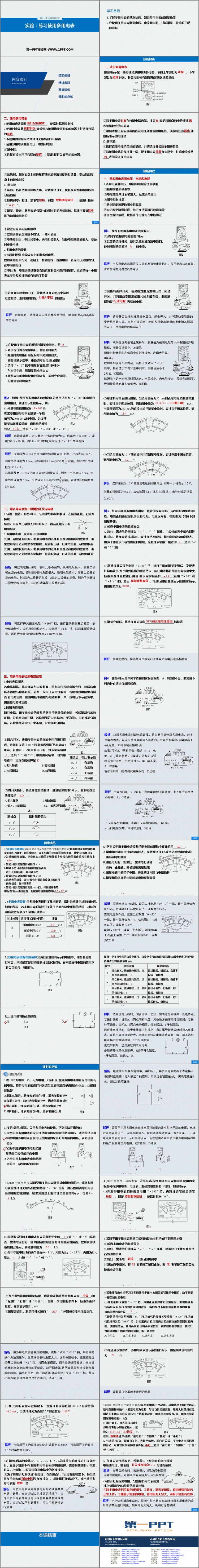

人教版高中物理必修三《实验：练习使用多用电表》PPT精品课件，共56页。
学习目标
1.了解多用电表的基本结构，知道多用电表的测量功能.
2.会使用多用电表测量电压、电流和电阻，并能测量二极管的正反向电阻.
精析典题
一、用多用电表测电压、电流和电阻
1.多用电表测电压、电流和电阻的注意事项
(1)使用前要机械调零.
(2)电流都是从红表笔流入，从黑表笔流出.
(3)测电阻时注意：
①测电阻必须把待测电阻隔离.
②牢记两个调零过程，切记换挡需进行欧姆调零.
③合理选择量程，使指针尽可能指在中值附近.
④读数时应乘相应的倍率.
⑤欧姆表的表盘刻度不均匀，一般不估读.
⑥电池用旧后，电压会变小，内电阻会变大，致使电阻测量值偏大，要及时更换电池.
2.多用电表的读数
(1)读数时要注意读表盘上的哪条刻度线：
欧姆表刻度不均匀，读最上一排刻度线；直流电流、直流电压刻度均匀，读中间刻度线.
(2)电压表、电流表的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少及应读到的有效数字位数.
二、用多用电表测二极管的正反向电阻
1.认识二极管：如图4所示，它由半导体材料制成，左端为正极，右端为负极.
特点：电流从正极流入时电阻很小，而从正极流出时
电阻很大.
2.多用电表测二极管的正反向电阻
(1)测二极管正向电阻：将多用电表的选择开关选至低倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极.
(2)测二极管反向电阻：将多用电表的选择开关选至高倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极.
三、用多用电表检测电路故障
1.电压表检测法
若电路断路，将电压表与电源并联，若有电压说明电源完好，然后将电压表逐段与电路并联，若某一段电压表指针偏转，说明该段电路中有断点.若电路短路，则用电压表逐段与电路并联，某一段电压表示数为零，则该段电路被短路.
2.欧姆表检测法
断开电路，用多用电表的欧姆挡测量待测部分的电阻，若检测部分示数正常，说明两点间正常；若检测部分电阻很小(几乎为零)，说明该部分短路；若检测部分指针几乎不动，说明该部分断路.
