《闭合电路的欧姆定律》PPT精品课件(第1课时)

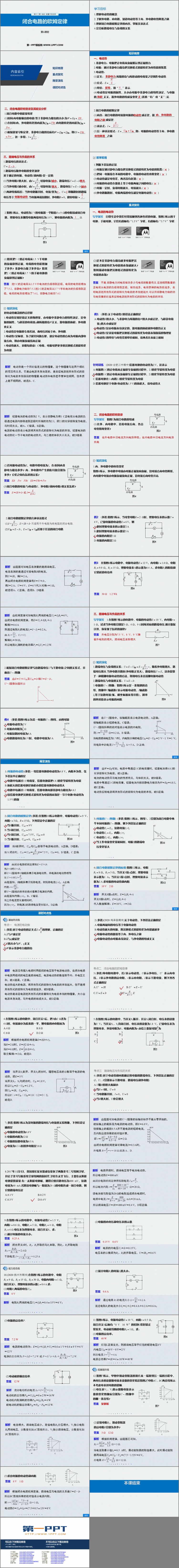

人教版高中物理必修三《闭合电路的欧姆定律》PPT精品课件(第1课时)，共61页。

学习目标

1.理解电动势的概念.

2.了解外电路、内电路，知道电动势等于内、外电路电势降落之和.

3.理解闭合电路欧姆定律的内容，掌握其表达式.

4.会分析路端电压与负载的关系.

重点探究

一、电源的电动势

导学探究　日常生活中我们经常接触到各种各样的电源，如图2所示的干电池、手机电池，它们有的标有“1.5 V”字样，有的标有“3.7 V”字样.

(1)如果把5 C的正电荷从1.5 V干电池的负极移到正极，电荷的电势能增加了多少？非静电力做了多少功？如果把2 C的正电荷从3.7 V的手机电池的负极移到正极呢？

(2)是不是非静电力做功越多电源把其他形式的能转化为电能的本领就越大？如何描述电源把其他形式的能转化为电能的本领？

知识深化

对电动势概念的四点诠释

1.电动势是用比值定义的物理量，由电源中非静电力的特性决定，是电源的属性，与移送的电荷量q和所做的功W无关，跟电源的体积、外电路也无关.

2.电动势是电源的专用名词，而电压对应于内、外电路.

3.电动势E是标量，为了研究问题方便，规定电动势的方向为电源内部电流方向，即由电源负极指向正极.

4.电动势越大，表明每移动1 C电荷，电源可把更多的其他形式的能转化为电能.

二、闭合电路的欧姆定律

导学探究　如图3为闭合电路的组成.

(1)在外、内电路中，沿着电流方向，各点电势如何变化？

(2)若电源电动势为E，电路中的电流为I，在t时间内非静电力做功多少？内、外电路中产生的焦耳热分别为多少？它们之间有怎样的关系？

(3)闭合电路的电流I与电动势E、外电阻R和内电阻r的关系怎样？

知识深化

1.内、外电路中的电势变化

如图4所示，外电路中电流由电源正极流向负极，沿电流方向电势降低，内电路中电流由电源负极流向正极，沿电流方向电势升高.

2.闭合电路欧姆定律的几种表达形式
