《闭合电路的欧姆定律》PPT精品课件(第2课时)

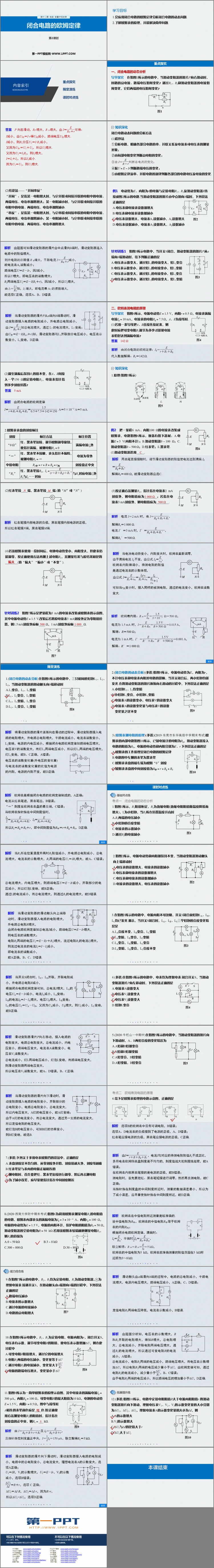

人教版高中物理必修三《闭合电路的欧姆定律》PPT精品课件(第2课时)，共51页。
学习目标
1.会应用闭合电路的欧姆定律分析闭合电路的动态问题.
2.了解欧姆表的原理，并能解决简单问题.
重点探究
一、闭合电路的动态分析
导学探究 在如图1所示的电路中，当滑动变阻器的滑片P向右滑动时，回路的总电流、路端电压如何变化？通过R1、R2和滑动变阻器的电流如何变化，它们两端的电压如何变化？
知识深化
闭合电路动态问题的分析方法
(1)程序法
①分析电路，明确各部分电路的串、并联关系及电流表或电压表的测量对象；
②由局部电阻变化判断总电阻的变化；
④据U＝E－Ir判断路端电压的变化；
⑤由欧姆定律及串、并联电路的规律判断各部分的电路电压及电流的变化.
(2)结论法——“并同串反”
“并同”：是指某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大；某一电阻减小时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将减小.
“串反”：是指某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小；某一电阻减小时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将增大.
二、欧姆表测电阻的原理
导学探究 如图4所示，电源电动势E＝1.5 V，内阻r＝0.5 Ω，电流表满偏电流Ig＝10 mA，电流表的电阻Rg＝7.5 Ω，A、B为接线柱.
(1)若用一条导线把A、B直接连接起来，则此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流？
(2)调至满偏后保持R1的值不变，在A、B间接入一个150 Ω的定值电阻R2，电流表指针指到多少刻度位置？
