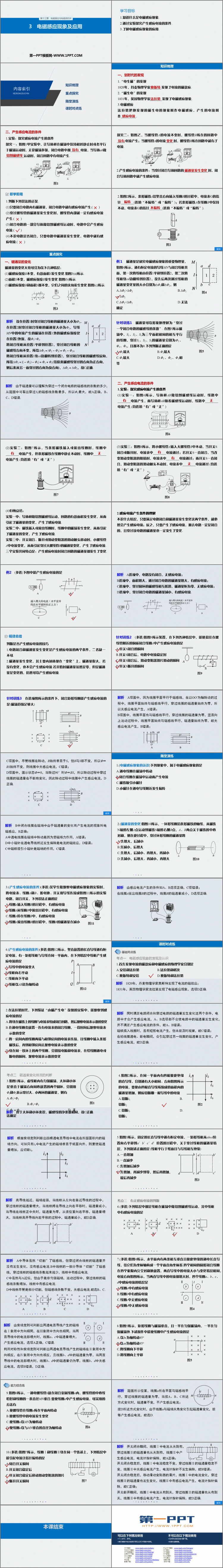

人教版高中物理必修三《电磁感应现象及应用》PPT精品课件，共50页。

学习目标

1.知道什么是电磁感应现象.

2.通过实验探究产生感应电流的条件.

3.了解电磁感应现象的应用.

重点探究

一、磁通量的变化

磁通量的变化大致可分为以下几种情况：

(1)磁感应强度B不变，有效面积S发生变化.如图3(a)所示.

(2)面积S不变，磁感应强度B发生变化.如图(b)所示.

(3)磁感应强度B和面积S都不变，它们之间的夹角发生变化.如图(c)所示.

二、产生感应电流的条件

1.实验：探究感应电流产生的条件

(1)实验一：如图6所示，导体棒AB做切割磁感线运动时，线路中________电流产生，而导体棒AB顺着磁感线运动时，线路中________电流产生.(均选填“有”或“无”)

(2)实验二：如图7所示，当条形磁铁插入或拔出线圈时，线圈中________电流产生，但条形磁铁在线圈中静止不动时，线圈中________电流产生.(均选填“有”或“无”)

(3)实验三：如图8所示，将小螺线管A插入大螺线管B中不动，当开关S闭合或断开时，电流表中________电流通过；若开关S一直闭合，当改变滑动变阻器的阻值时，电流表中________电流通过；而开关S一直闭合，滑动变阻器的滑动触头不动时，电流表中________电流通过.(均选填“有”或“无”)

(4)归纳总结：

实验一中：导体棒做切割磁感线运动，回路的有效面积发生变化，从而引起了磁通量的变化，产生了感应电流.

实验二中：磁铁插入或拔出线圈时，线圈中的磁场发生变化，从而引起了磁通量的变化，产生了感应电流.

实验三中：开关闭合、断开或滑动变阻器的滑动触头移动时，小螺线管A中电流变化，从而引起穿过大螺线管B的磁通量变化，产生了感应电流.

三个实验共同特点是：产生感应电流时闭合回路的磁通量都发生了变化.

2.感应电流产生条件的理解

不论什么情况，只要满足电路闭合和磁通量发生变化这两个条件，就必然会产生感应电流；反之，只要产生了感应电流，那么电路一定是闭合的，且穿过该电路的磁通量也一定发生了变化.

规律总结

判断是否产生感应电流的技巧

1.电路闭合和磁通量发生变化是产生感应电流的两个条件，二者缺一不可.

2.磁通量发生变化，其主要内涵体现在“变化”上，磁通量很大，若没有变化，也不会产生感应电流.若开始时磁通量虽然是零，但是磁通量是变化的，仍然可以产生感应电流.
