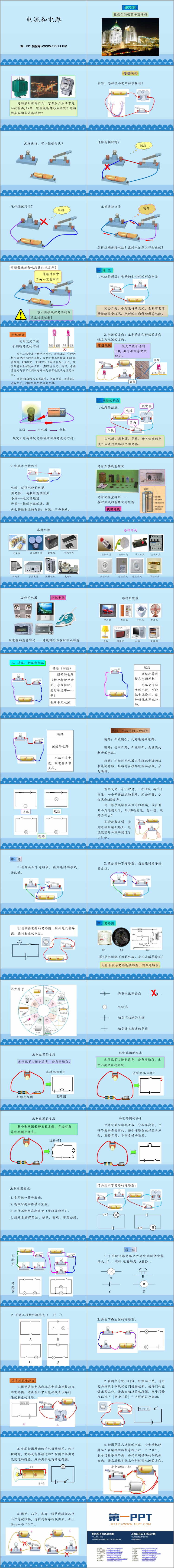

鲁教版九年级物理上册《电流和电路》PPT教学课件，共48页。
一.电 流
1.电流的形成：电荷的定向移动形成电流
闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。电荷的定向移动形成电流。
2.电流的方向：正电荷定向移动的方向规定为电流的方向。
二.电路的构成
1.电路的组成
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
2.电路元件的作用
电源--提供电能的装置
用电器---消耗电能的装置
导线---电流的通道
开关---控制电路的通、断
产生持续电流的条件：电源、闭合电路。
三、通路、断路和短路
总结：电路图的三种状态
通路：开关闭合、处处连通的电路。
断路：也叫开路，开关断开，或在某处断开的电路。
短路：不经过用电器而直接跟电源两极相连的电路，短路时会损坏电源和导线，分为两种。
四、电路图
用符号表示电路连接的图，叫做电路图。
画电路图要求：
1.要用统一符号表示。
2.连线时要画得横平竖直。
3.元件不能画在拐角处（变阻器除外）。
4.线路要画得简洁、整齐、美观、布局合理。
