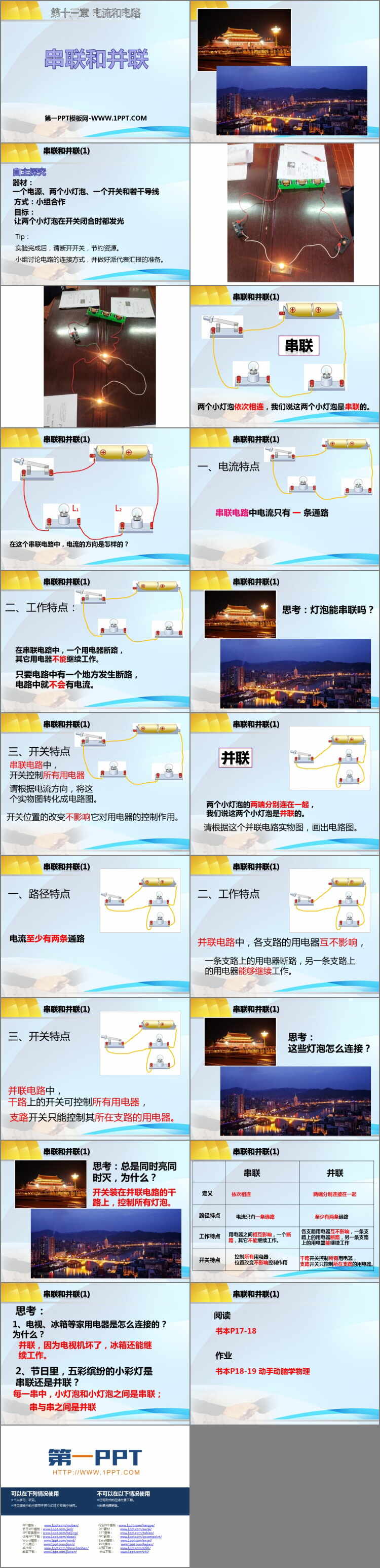

鲁教版九年级物理上册《串联和并联》电流和电路PPT免费课件，共21页。
自主探究
器材：一个电源、两个小灯泡、一个开关和若干导线
方式：小组合作
目标：让两个小灯泡在开关闭合时都发光
两个小灯泡依次相连，我们说这两个小灯泡是串联的。
串联
一、电流特点
串联电路中电流只有一条通路
二、工作特点：
在串联电路中，一个用电器断路，其它用电器不能继续工作。
只要电路中有一个地方发生断路，电路中就不会有电流。
三、开关特点
串联电路中，开关控制所有用电器
请根据电流方向，将这个实物图转化成电路图。
开关位置的改变不影响它对用电器的控制作用。
并联
一、路径特点
电流至少有两条通路
二、工作特点
并联电路中，各支路的用电器互不影响，一条支路上的用电器断路，另一条支路上的用电器能够继续工作。
三、开关特点
并联电路中，干路上的开关可控制所有用电器，
支路开关只能控制其所在支路的用电器。
思考：
1、电视、冰箱等家用电器是怎么连接的？
为什么？
并联，因为电视机坏了，冰箱还能继续工作。
2、节日里，五彩缤纷的小彩灯是串联还是并联？
每一串中，小灯泡和小灯泡之间是串联；
串与串之间是并联
