鲁教版九年级物理上册《电压》电压和电阻PPT教学课件，共11页。

电压

1、电源提供电压；

电压使自由电荷定向移动形成电流。

2、单位：伏特简称伏（V）

常用单位：千伏（kV），毫伏（mV）

3.电压是形成电流的原因，某段电路中有电流，该电路两端必有电压；但电路两端有电压，电路中却不一定有电流。

怎样使用电压表？

1. 调零

2. 电压表的连接：

（1）电压表必须和被测的用电器并联。

（2）电流必须从正接线柱流入，从负接线柱流出。

（3）必须正确选择量程。

（4）可以把电压表直接连到电源的两极，这样测的便是电源电压。

注意：由于电压表的电阻极大，所以流过电压表的电流很微弱，分析电路时可以当做断路。

3. 电压表的读数：

（1）明确所选电压表的量程；（2）确定压表的分度值；（3）由指针位置读出示数。

电压表

1.作用：测量电压大小

2.电学符号：

3.使用步骤

连接 a.与用电器并联 b.“+”进“-”出 c.选择合适的量程

读数，明确量程和分度值。

注意：电压表所在的那条电路相当于断路若将电压表直接连到电源的两极，测的便是电源电压。

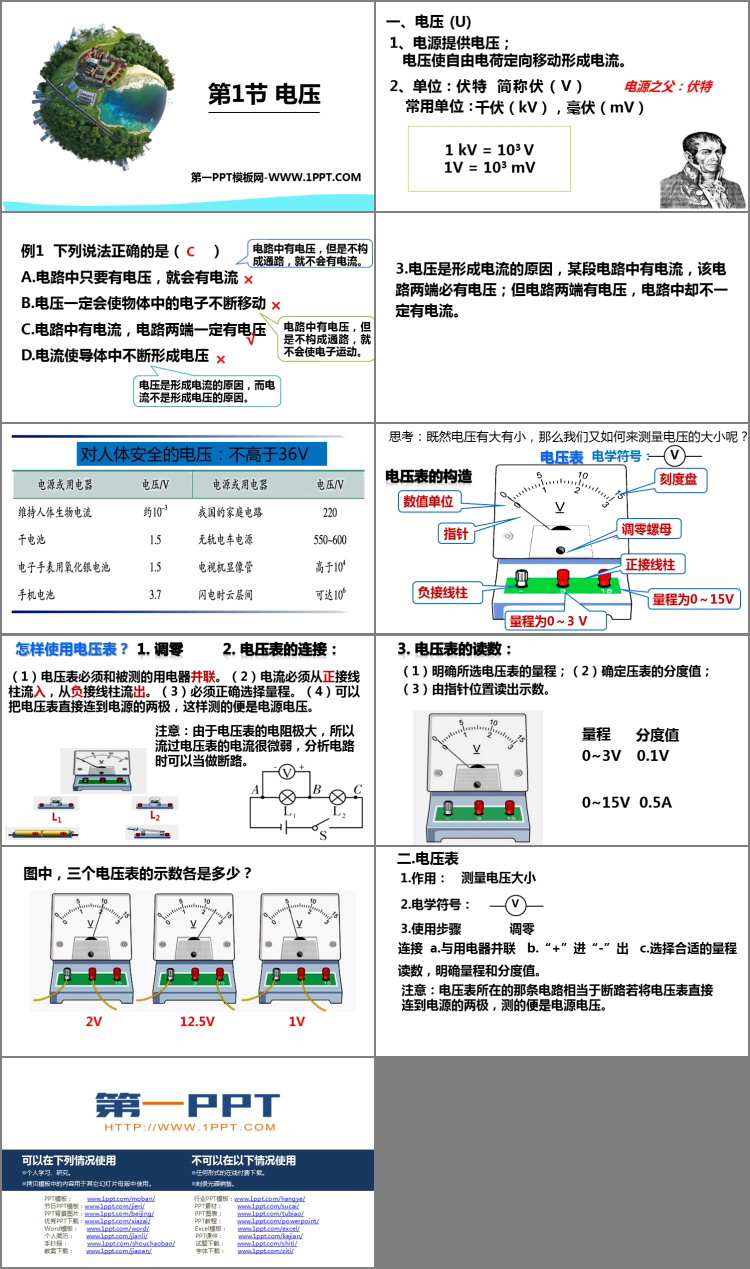

图集
