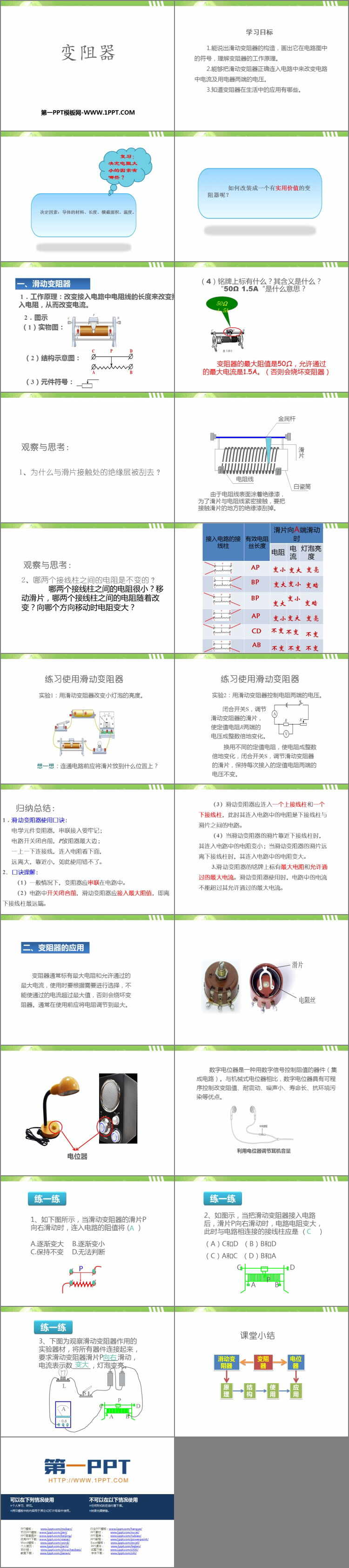

鲁教版九年级物理上册《变阻器》电压和电阻PPT教学课件，共23页。
学习目标
1.能说出滑动变阻器的构造，画出它在电路图中的符号，理解变阻器的工作原理。
2.能够把滑动变阻器正确连入电路中来改变电路中电流及用电器两端的电压。
3.知道变阻器在生活中的应用有哪些。
一、滑动变阻器
工作原理：改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。
观察与思考：
1、为什么与滑片接触处的绝缘层被刮去？
2、哪两个接线柱之间的电阻是不变的？
哪两个接线柱之间的电阻很小？移动滑片，哪两个接线柱之间的电阻随着改变？向哪个方向移动时电阻变大？
练习使用滑动变阻器
实验1：用滑动变阻器改变小灯泡的亮度。
实验2：用滑动变阻器控制电阻两端的电压。
归纳总结：
1．滑动变阻器使用口诀：
电学元件变阻器，串联接入要牢记；
电路开关闭合前，P放阻器最大边；
一上一下连接线，连入电阻看下面，
远离大，靠近小，如此使用错不了。
2．口诀理解：
（1）一般情况下，变阻器应串联在电路中。
（2）电路中开关闭合前，滑动变阻器应接入最大阻值，即离下接线柱最远端。
（3）滑动变阻器应连入一个上接线柱和一个下接线柱，此时其连入电路中的电阻是下接线柱与滑片之间的电路。
（4）当滑动变阻器的滑片靠近下接线柱时，其连入电路中的电阻变小；当滑动变阻器的滑片远离下接线柱时，其连入电路中的电阻变大。
3.滑动变阻器的铭牌上标有最大电阻和允许通过的最大电流。滑动变阻器使用时，电路中的电流不能超过其允许通过的最大电流。
二、变阻器的应用
变阻器通常标有最大电阻和允许通过的最大电流，使用时要根据需要进行选择，不能使通过的电流超过最大值，否则会烧坏变阻器。通常在使用前应将电阻调节到最大。
数字电位器是一种用数字信号控制阻值的器件（集成电路）。与机械式电位器相比，数字电位器具有可程序控制改变阻值、耐震动、噪声小、寿命长、抗环境污染等优点。
