《变阻器》电压和电阻PPT免费课件

内容介绍

鲁教版九年级物理上册《变阻器》电压和电阻PPT免费课件，共24页。

一、滑动变阻器

1. 滑动变阻器是靠改变接入电路中的电阻丝的长度来改变电阻的。

2. 正确接法一上一下; 读数离A（或B）远大近小。

3. 在开关闭合之前，应将滑片P 放在接入电路的阻值最大处。

4. 铭牌上数字的意思。

二、电阻箱

例3：有一根阻值为16 Ω的电阻丝，将其对折后接入电路，则其电阻变为（）Ω。

例4：关于公式：R=U/I，下列说法正确的是：（）

A. 导体电阻的大小由电压决定

B. 导体电阻的大小由电压、电流共同决定

C. 导体的电阻，可以用导体两端电压与通过导体电流的比值表示

D．导体中电流为零时，导体电阻是零

注意：电阻是导体本身的一种性质，与电压、电流无关。

用电流表和电压表测定值电阻R 的电压和电流，

①连实物图

②在右边画出电路图

③滑动变阻器在电路中的作用是_____ ，_____。

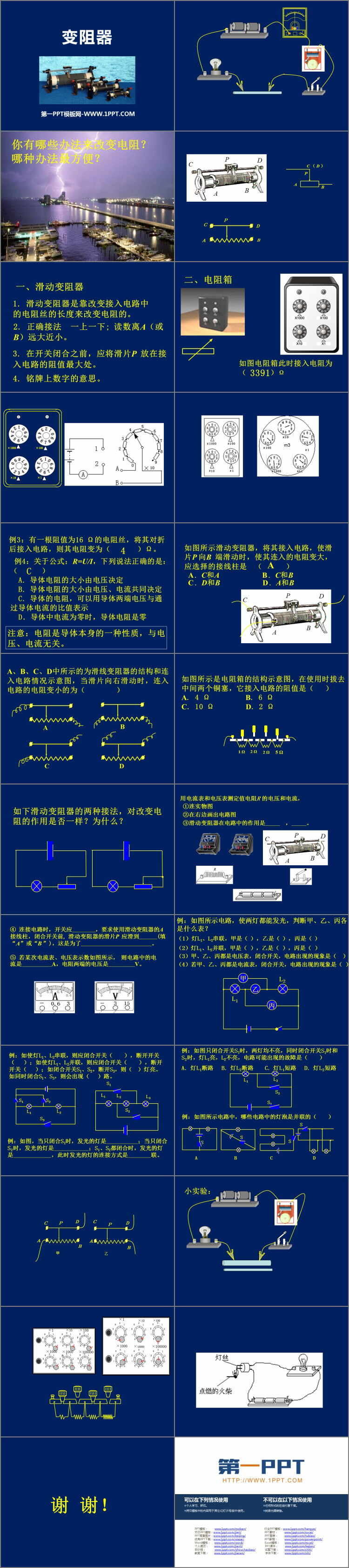

图集
