鲁教版九年级物理上册《探究电流与电压、电阻的关系》欧姆定律PPT课件下载，共16页。

实验目标

1．通过实验探究电流与电压、电阻的关系；

2．会同时使用电压表和电流表测量一段导体两端的电压和通过的电流；

3．会使用滑动变阻器来改变一段导体两端的电压。

观察现象：

要改变灯泡亮度，可以怎样做？

方法：

1、改变电池的个数（改变电压）；

2、在电路中串联一个定值电阻（改变电阻）。

说明了：

1、对同一导体，加在导体两端的电压越高，通过导体的电流就越大；

2、导体两端的电压不变时，导体的电阻越大，通过的电流就越小。

实验探究（一）：电阻一定时，电流与电压的关系

实验器材：

电源、开关、导线、定值电阻、电压表、电流表、滑动变阻器

结论

在电阻一定的情况下，通过导体的电流跟这段导体两端的电压成正比。

U1/I1=U2/I2

实验探究（二）：电压一定时，电流与电阻的关系

实验器材：

电源、开关、导线、定值电阻（5Ω）(10Ω)(15Ω)、电压表、电流表、滑动变阻器

结论

在电压一定的情况下，通过导体的电流跟这段导体的电阻成反比。

I1R1=I2R2

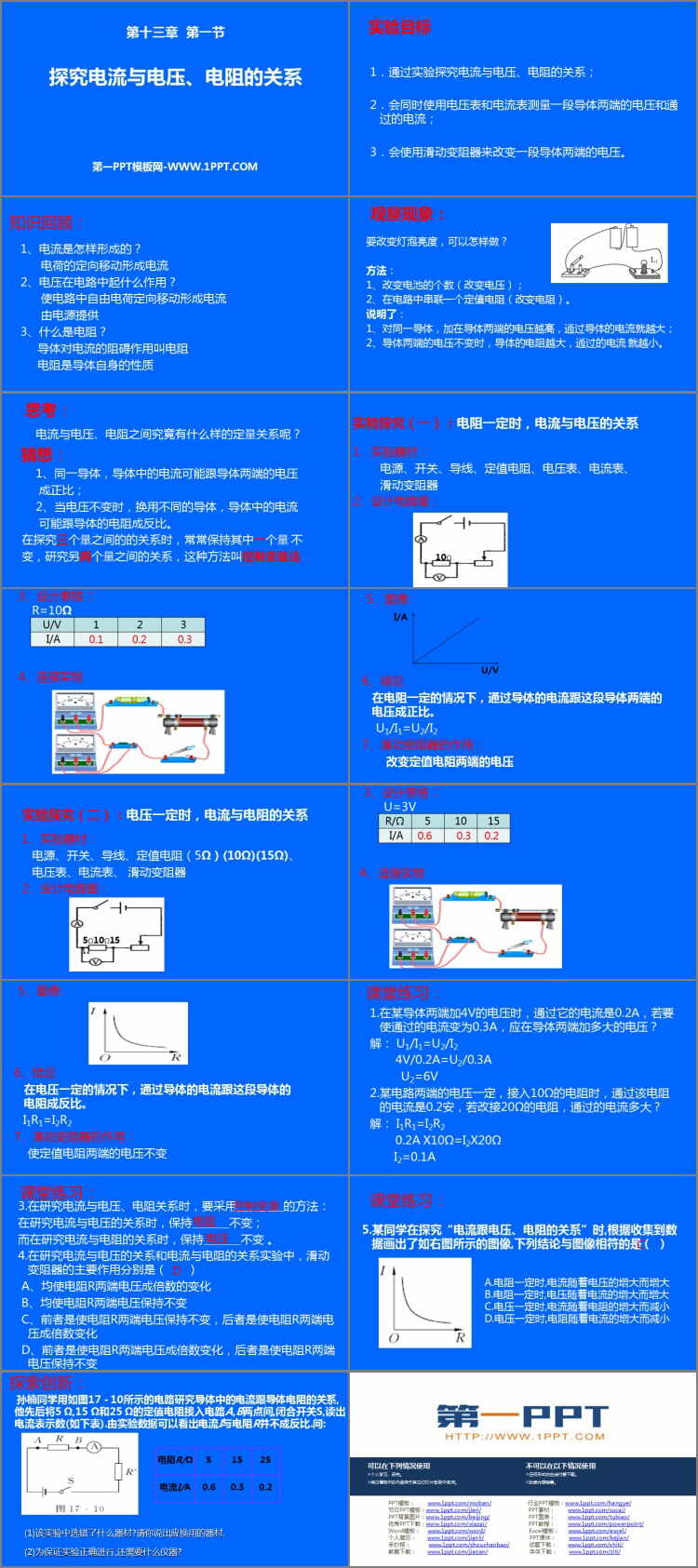

图集
