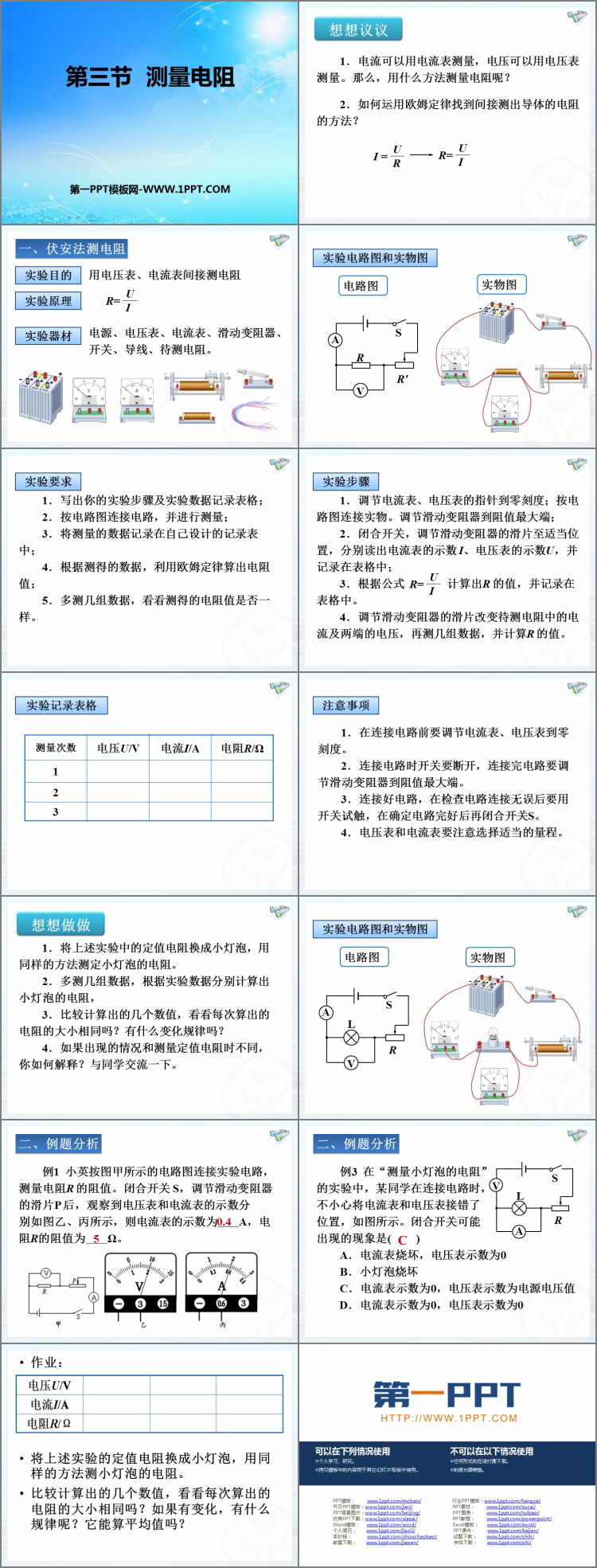

鲁教版九年级物理上册《测量电阻》欧姆定律PPT免费课件，共14页。
想想议议
1．电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？
2．如何运用欧姆定律找到间接测出导体的电阻的方法？
一、伏安法测电阻
实验目的
用电压表、电流表间接测电阻
实验器材
电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。
实验要求
1．写出你的实验步骤及实验数据记录表格；
2．按电路图连接电路，并进行测量；
3．将测量的数据记录在自己设计的记录表中；
4．根据测得的数据，利用欧姆定律算出电阻值；
5．多测几组数据，看看测得的电阻值是否一样。
注意事项
1．在连接电路前要调节电流表、电压表到零刻度。
2．连接电路时开关要断开，连接完电路要调节滑动变阻器到阻值最大端。
3．连接好电路，在检查电路连接无误后要用开关试触，在确定电路完好后再闭合开关S。
4．电压表和电流表要注意选择适当的量程。
二、例题分析
例1 小英按图甲所示的电路图连接实验电路，测量电阻R 的阻值。闭合开关 S，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分
别如图乙、丙所示，则电流表的示数为______A，电阻R的阻值为______Ω。
例3 在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表接错了位置，如图所示。闭合开关可能出现的现象是( )
A．电流表烧坏，电压表示数为0
B．小灯泡烧坏
C．电流表示数为0，电压表示数为电源电压值
D．电流表示数为0，电压表示数为0
