《电阻的串联与并联》欧姆定律PPT教学课件

内容介绍

鲁教版九年级物理上册《电阻的串联与并联》欧姆定律PPT教学课件，共16页。

欧姆定律

内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

学习目标

（1）了解运用欧姆定律和电路特点推导串、并联电路中电阻关系的过程。

（2）知道串、并联电路中电阻的关系，并会进行简单计算。

一、电阻的串联

公式推导

如甲图所示在串联电路中，

电流处处相等 I=I1=I2

总电压等于分电压之和 U=U1+U2

根据欧姆定律 U1=IR1，U2=IR2

如乙图所示 U=IR

两图电压相同，所以 IR= IR1+ IR2 R= R1+ R2

结论

总电阻等于各电阻之和 R=R1+R2

二、电阻的并联

公式推导

如甲图所示在并联电路中，

总电流等于各支路电流之和 I =I1+I2

各支路两端电压相等 U =U1 =U2

根据欧姆定律 I1= U1 /R1 I2=U2/R2

如乙图所示 I=U/R

结合以上各式可得 U/R= U1 /R1+ U2/R2 I/R =I /R1+ I/R2

结论

总电阻的倒数等于各并联电阻的倒数之和

知识拓展

1.导体串联后，相当于增长了导体的长度，所以等效电阻大于每个串联导体的电阻。

2.导体并联起来，相当于增大了导体的横截面积，所以等效电阻比任何一个并联导体的电阻都小。

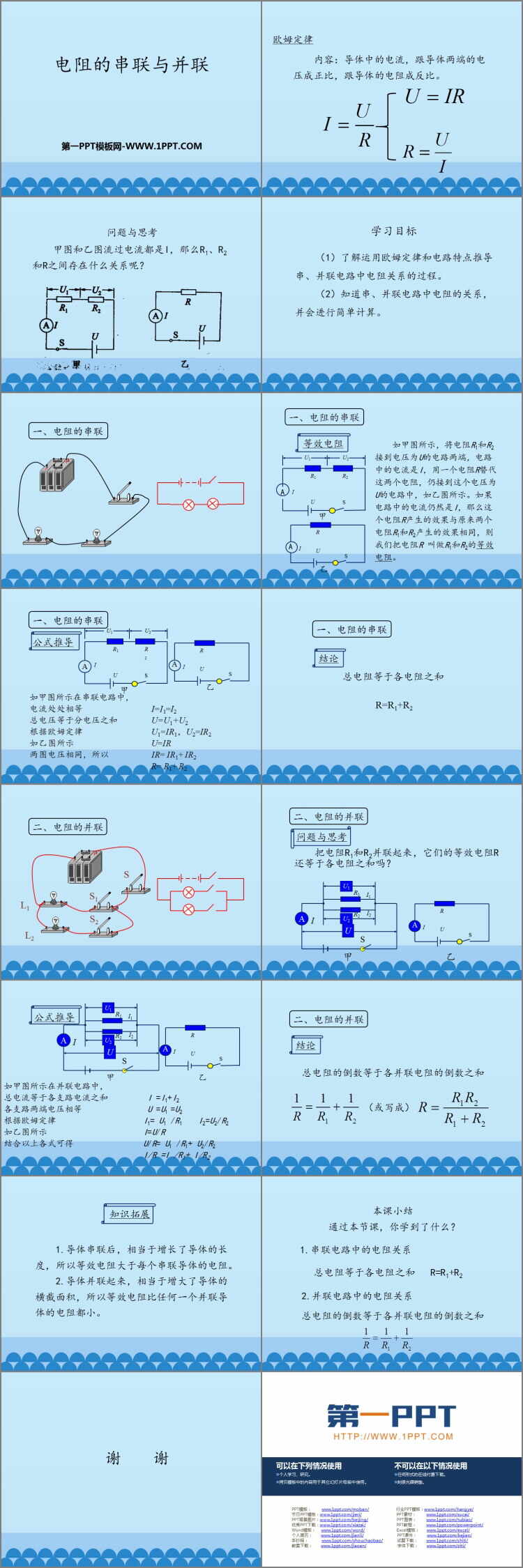

图集
