《电阻的串联与并联》欧姆定律PPT课件下载

内容介绍

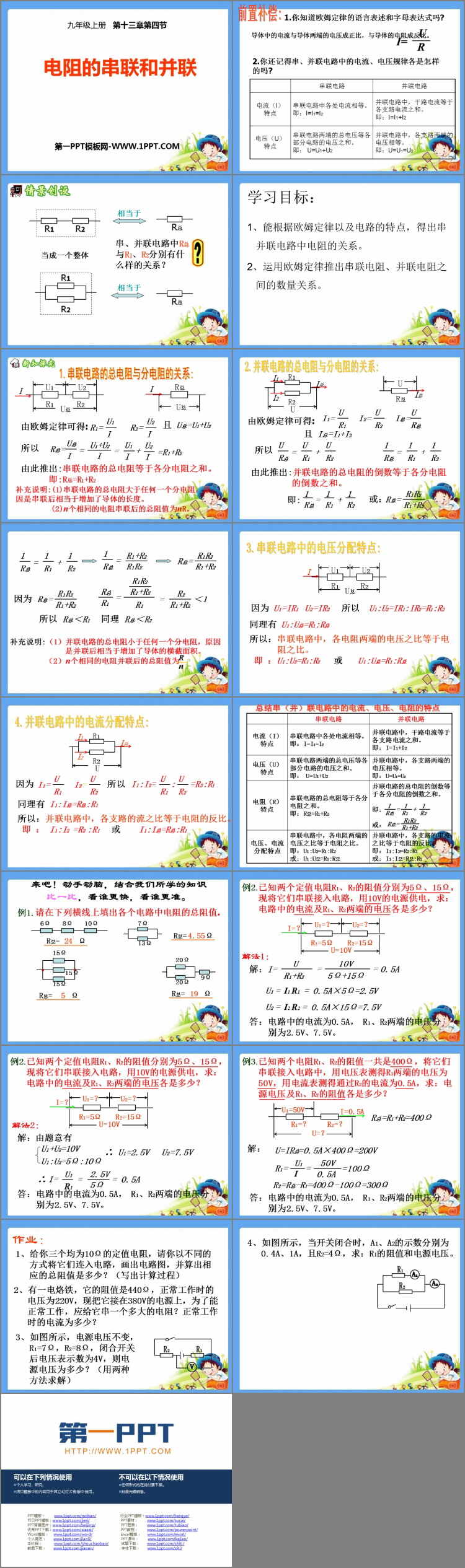

鲁教版九年级物理上册《电阻的串联与并联》欧姆定律PPT课件下载，共17页。

学习目标：

1、能根据欧姆定律以及电路的特点，得出串并联电路中电阻的关系。

2、运用欧姆定律推出串联电阻、并联电阻之间的数量关系。

串联电路的总电阻与分电阻的关系:

由此推出:串联电路的总电阻等于各分电阻之和。

即:R总=R1+R2

补充说明:(1)串联电路的总电阻大于任何一个分电阻，原因是串联后相当于增加了导体的长度。(2)n个相同的电阻串联后的总阻值为nR。

并联电路的总电阻与分电阻的关系

并联电路的总电阻的倒数等于各分电阻的倒数之和。

（1）并联电路的总电阻小于任何一个分电阻，原因是并联后相当于增加了导体的横截面积。（2）n个相同的电阻并联后的总阻值为R/n

串联电路中的电压分配特点

因为 U1=IR1 U2=IR2 所以 U1:U2=IR1:IR2=R1:R2

同理有 U1:U总=R1:R总

所以：串联电路中，各电阻两端的电压之比等于电阻之比。

即：U1:U2=R1:R2 或 U1:U总=R1:R总

并联电路中的电流分配特点

并联电路中，各支路的流之比等于电阻的反比。

即： I1:I2 =R2 :R1 或 I1:I总=R总:R1
