《家庭电路》安全用电PPT免费下载

内容介绍

鲁教版九年级物理上册《家庭电路》安全用电PPT免费下载，共18页。

学习目标

1.理解家庭电路的组成，理解火线和零线的概念。

2.了解测电笔的构造及使用方法。

3.了解插座及家用电器接地的作用。

一、家庭电路的组成

组成：家庭电路由进户线、电能表、总开关、保险装置、灯泡和插座组成，按顺序连接。

连接方式：（1）各用电器之间是并联。（2）开关与用电器之间是串联的。

二、火线和零线

概念：进户的两条输电线中，有一条在户外就已经和大地相连，叫做零线；另一条叫做端线，俗称火线。

如何检测火线和零线？

用试电笔可以判断哪条是火线，哪条是零线。

1.试电笔的构造

2.试电笔工作原理

3.试电笔的使用方法

4.用测电笔辨别火线和零线

三、三孔插座和漏电保护器

1.三线插头

三线插头连有三条线，一条连火线（通常标L），一条连零线（通常标N），第三条线是通常标E。

2.三孔插座

三孔插座的接法应该是左边的插孔接零线，右边的插孔接火线，中间的插孔接地线，即“左零右火中间地”。

3.漏电保护器

如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关的“漏电保护器”就要起作用了，它会迅速切断电流，对人体起到保护作用。

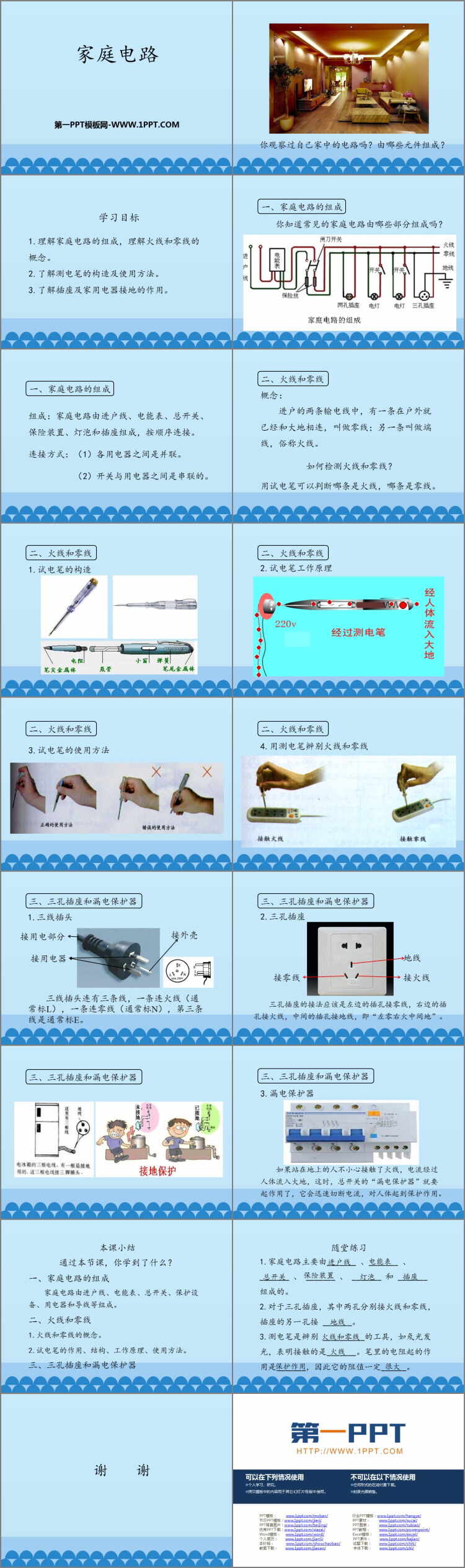

图集
