《认识电路》简单电路PPT教学课件

内容介绍

北师大版九年级物理上册《认识电路》简单电路PPT教学课件，共21页。

电路的组成

1、电路的基本组成

讨论与思考：电路由哪些部分组成，它们在电路中各起什么作用？

2、电路组成元件及其作用

（1）电源

定义：能够向用电器提供电能的装置。如：生活中常见的电池、生产中常用的发电机等

分类：电源有直流和交流两种，一般都有两个极。

直流电源有正极和负极，符号为“+”和“－”。用电器在接入电路时应考虑电源极性，使用时用电器上标有“+”的位置与电源正极相连，标有“－”的位置与电源的负极相连。

交流电源也有两极，但不分正负。

（2）用电器

能够把电能转化为其他形式的能得装置。比如：电灯、电炉、电视机、电动机等。

（3）开关：控制电路通断的装置。

（4）导线

作用：在电路中把用电器、电源和开关连接起来的导线。

结构：通常都由绝缘外皮和金属内芯组成，内芯的材料通常是铜或铝。

通路、断路和短路

1、通路

电路连接后，处处连通的电路，叫做通路（又叫闭合电路）。

2、断路

如果没有闭合开关，或者导线没有连接好，即电路在某处断开，处在这种状态的电路叫做断路（又叫开路）。

3、短路

短路：直接用导线把电源或用电器两端连接起来的电路。

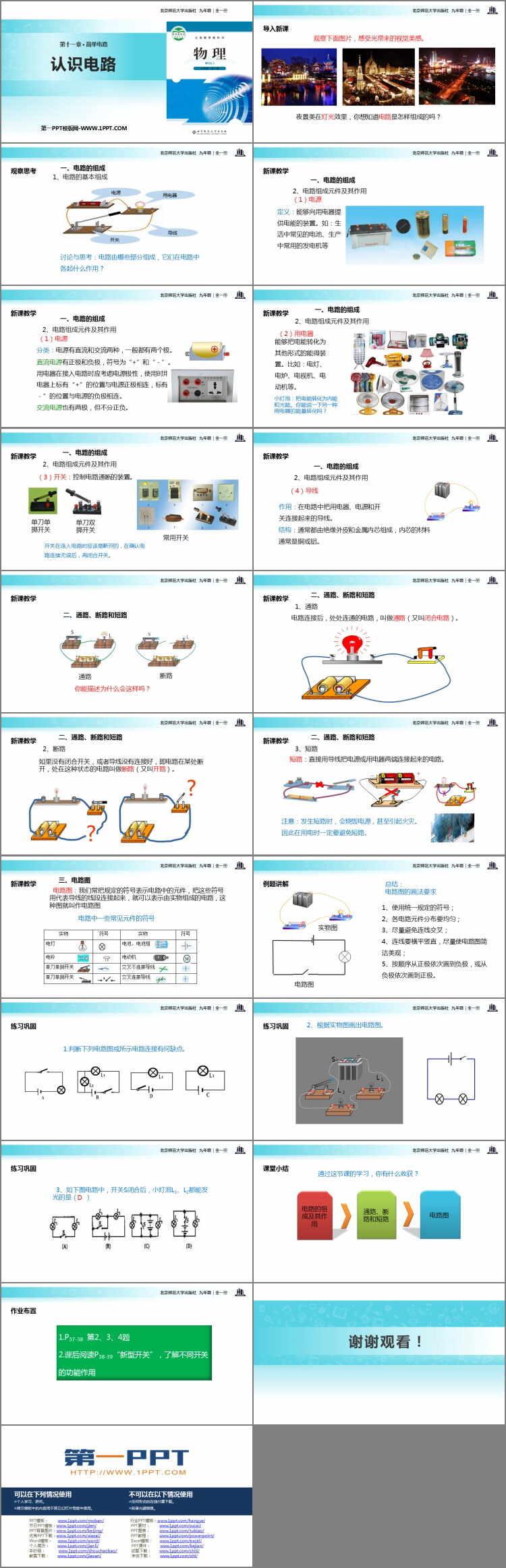

图集
