北师大版九年级物理上册《认识电路》简单电路PPT课件下载，共37页。

学习目标

（1）知道电路的组成。

（2）从能量转化的角度认识电源和用电器的作用，知道电源有正负极。

（3）知道并能够识别通路、断路、短路三种电路状态，知道短路的危害。

电路的组成

你认为电路应由哪些部分组成？它们在电路中各起什么作用？

电源：供电装置，提供电能，把其他形式能转化为电能。

用电器：用电元件，消耗电能，把电能转化为其他形式能。

开关：控制电路通和断，控制电能的输送。

导线：电流路径，输送电能的通道。

通路、断路和短路

1、通路：处处连通的电路。

特点：电路中有电流，用电器工作。

2、断路：某处断开的电路。

特点：电路中无电流，用电器不工作。

3、短路的特点：电路中电流很大，没有用电器。

短路的危害：烧坏电路（导线和电源），引发火灾。

电路图

1、概念

用电路元件符号表示电路元件实物连接的图，叫做电路图。

2、常见的电路元件及其符号

电路的连接要求

（1）在连接电路的过程中，开关必须处于断开状态。

（2）用导线连接电路元件时，要将导线的两端接在电池盒、灯座、开关等接线柱上，并顺时针旋紧，保证接触良好。

（3）连接电池盒两极的导线绝不允许以任何方式直接相连，以免造成短路，损坏电源。

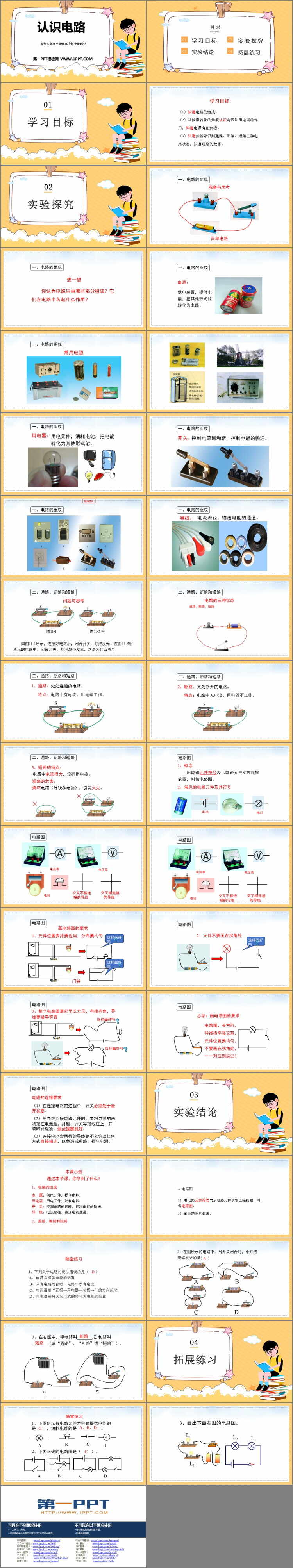

图集
