《组装电路》简单电路PPT课件下载

内容介绍

北师大版九年级物理上册《组装电路》简单电路PPT课件下载，共19页。

学习目标

1.知道串联电路和并联电路的连接特点。

2.知道开关在串、并联电路中的控制作用。

3.会识别串联电路和并联电路。

4.会连接串联电路和并联电路。

实验探究

1. 设计电路

2. 连接实物电路，使两灯泡同时发光

3. 探究两种连接方式的电路中灯泡工作的特点

电路连接的基本方式

方式一：取下一只灯泡，另一只灯泡也灭了，它们是互相影响的。

方式二：取下一只灯泡，另一只灯泡仍正常发光，它们各自可以独立工作，互不影响。

总结：电路的连接有两种基本方式，（1）串联电路，电路中的元件依次连接；（2）并联电路，电路中的元件并列地接在电路中的两点之间。

探究开关的控制作用

1.串联电路

（1）开关接在电源正极与L1之间；

（2）接在两灯泡之间；

（3）接在电源负极与L2之间。

观察开关对灯泡的控制作用。

2.并联电路

（1）闭合开关S、S1、S2，灯泡_______发光；

（2）只断开S1 ，灯____熄灭；

（3）只断开S2 ，灯____熄灭；

（4）断开S ，灯____熄灭。

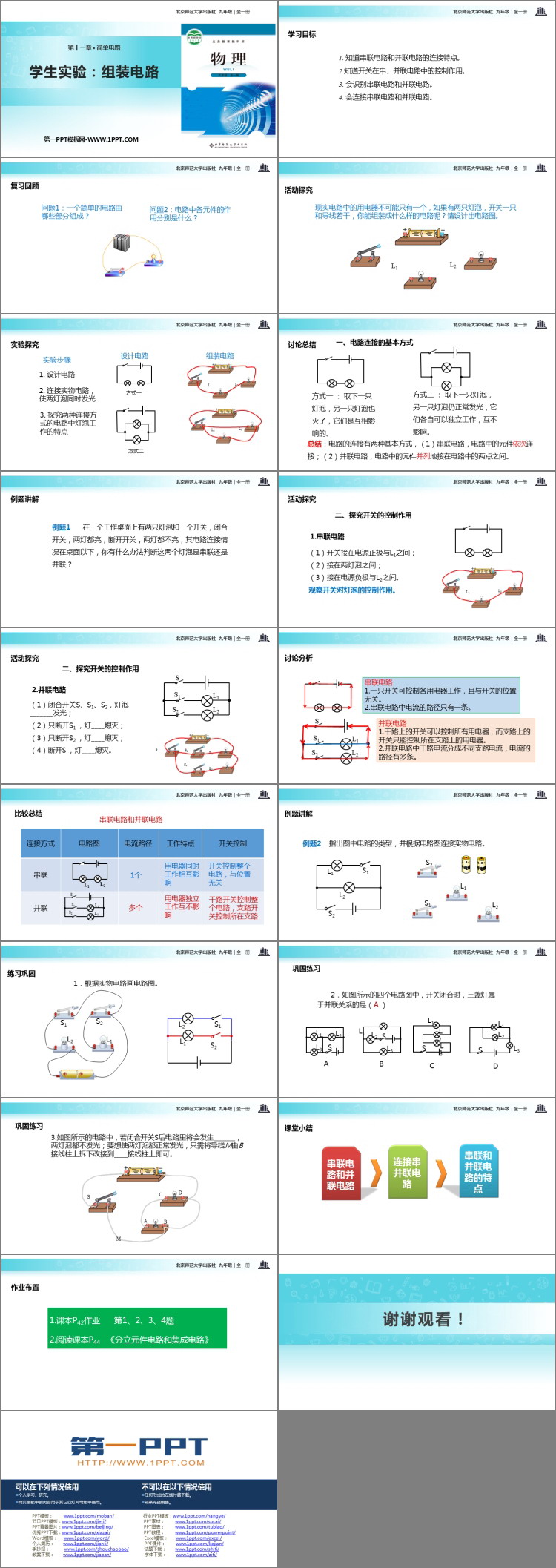

图集
