《电压》简单电路PPT教学课件

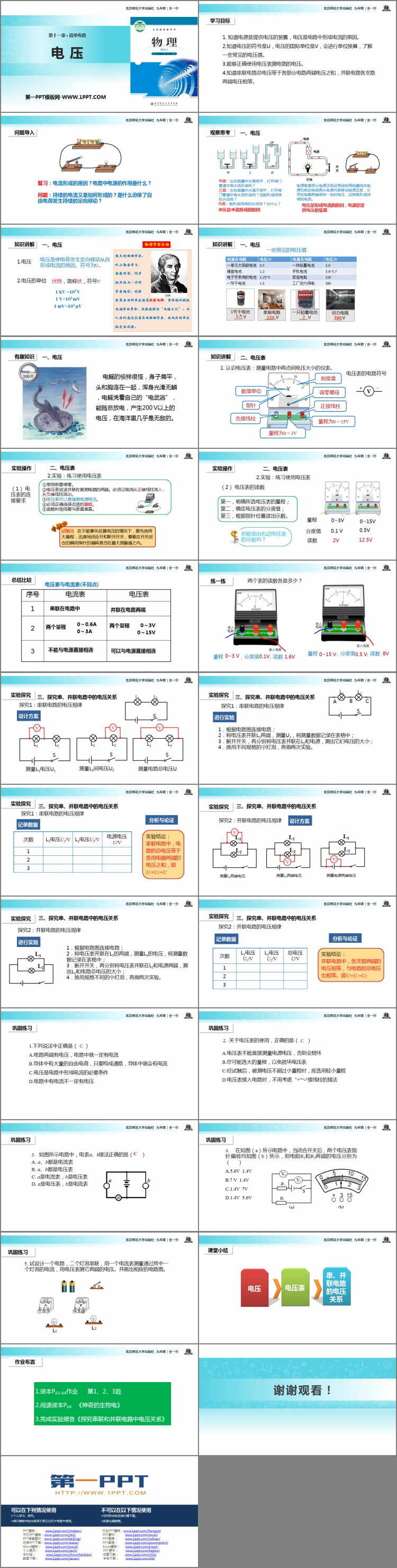

北师大版九年级物理上册《电压》简单电路PPT教学课件，共27页。
学习目标
1. 知道电源是提供电压的装置，电压是电路中形成电流的原因。
2.知道电压的符号是U，电压的国际单位是V，会进行单位换算，了解一些常见的电压值。
3.能够正确使用电压表测电路的电压。
4.知道串联电路总电压等于各部分电路两端电压之和，并联电路各支路两端电压相等。
电压
水压是水流形成的原因
电源就是把从电源正极经导线和用电器流向电源负极的电荷再从电源内部移动电源正极，从而在电路两端保持一定的电压，这样就形成持续的电流。
电压是形成电流的原因，电源是提供电压的装置
电压是使电荷发生定向移动从而形成电流的原因。符号为U。
电压的单位
伏特，简称伏，符号V
电压表
1. 认识电压表：测量电路中两点间电压大小的仪表。
2.实验：练习使用电压表
第一，明确所选电压表的量程；
第二，确定电压表的分度值；
第三，根据指针位置读出示数。
探究串、并联电路中的电压关系
探究1：串联电路的电压规律
1．根据电路图连接电路；
2．将电压表并联L1两端，测量U1，将测量数据记录在表格中；
3．断开开关，再分别将电压表并联在L2和电源，测出它们电压的大小；
4．换用不同规格的小灯泡，再做两次实验。
探究2：并联电路的电压规律
1．根据电路图连接电路；
2．将电压表并联在L1的两端，测量L1的电压，将测量数据记录在表格中；
3．断开开关，再分别将电压表并联在L2和电源两端，测出L2和电路总电压的大小；
4．换用规格不同的小灯泡，再做两次实验。
实验结论：
并联电路中，各支路两端的电压相等，与电路的总电压也相等。即U=U1=U2
