北师大版九年级物理上册《电压》简单电路PPT免费课件，共19页。

学习目标

1.利用类比法建立电压的概念；知道电压的符号，单位，并掌握它们之间的单位换算。

2.了解一些常见的电压值，记住人体的安全电压及家庭电路电压值。

3.能正确使用电压表测量电压。

电压

电压：是电路中产生电流的原因。

电源：提供电压的装置

单位：①国际单位：伏特（伏） V

②常用单位：kV ,mV, μV

1kV=1000V 1V=1000mV 1mV=1000μV

电压表

1．电路图符号：V

2．量程，分度值

“－，3 ” ：量程0～3V，分度值0.1V

“－，15”：量程0～15V，分度值0.5V

3．读数：先看量程再读数，指针稳定在哪个刻度附近，就读哪个刻度所表示的值，不估读

4．使用注意事项：

①在实际测量前，先看指针是否在“0”的位置。若不在，需要调节调零旋钮，把指针调到指“0”的位置，即调零。

②电压表应并联在被测电路两端。

③电流从“+”接线柱流入，“-”接线柱流出。

④被测电压不超过电压表的量程。试触选量程。

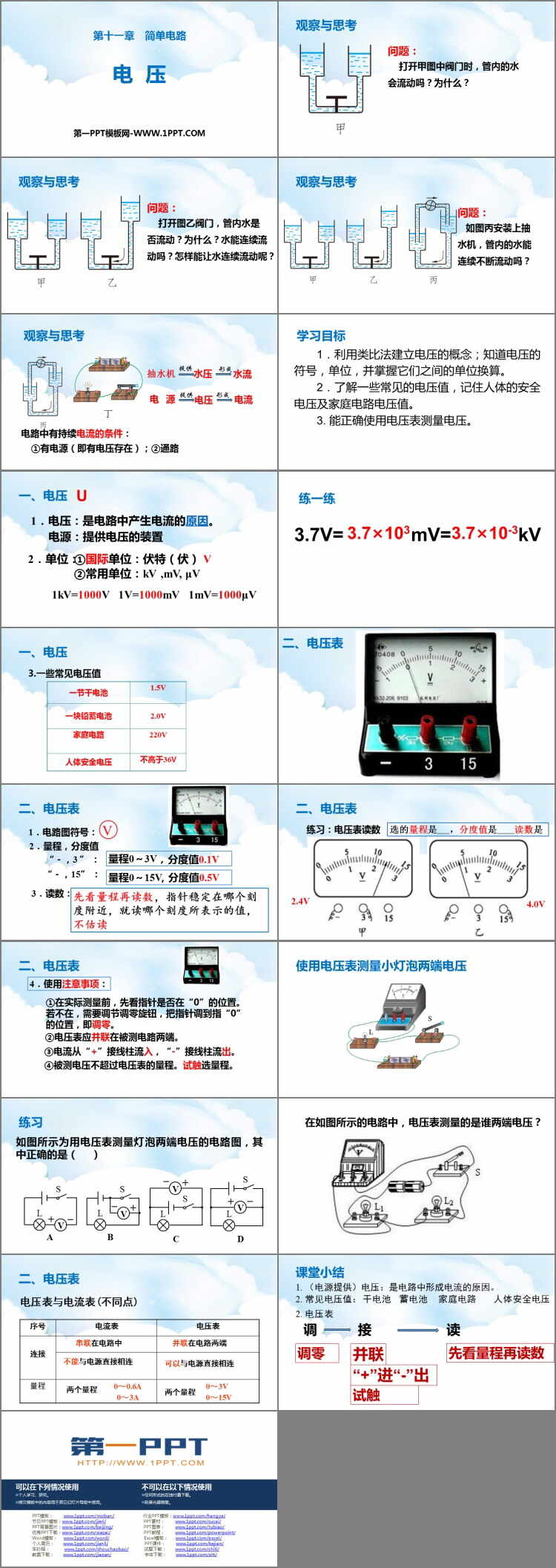

图集
