《变阻器》简单电路PPT教学课件

内容介绍

北师大版九年级物理上册《变阻器》简单电路PPT教学课件，共27页。

学习目标

1.熟悉常用的滑动变动器的结构，能正确使用滑动变阻器.

2.会用滑动变阻器来控制电路中灯泡的亮度.

3.知道变阻器在生活中的应用有哪些.

新课讲解

变阻器

实验现象及原因分析

1.（1）当铅笔芯连入电路中的长度变长时，电流表示数变小，灯泡亮度变暗.

（2）当铅笔芯连入电路中的长度变短时，电流表示数变大，灯泡亮度变亮.

2.这是由于铅笔芯连入电路中的电阻值改变了，造成电流表示数的变化.

能改变接入电路中电阻大小的元件叫做变阻器.

归纳与小结

（1）使用滑动变阻器时的“三要两不”：要一上一下，要串联，要先调到最大阻值，不要超过最大电流，不要将滑动变阻器上面两个接线柱同时接入电路.

（2）滑动变阻器连入电路时应采用“一上一下”两个接线柱的接法.即在滑动变阻器上、下各两个接线柱中分别选一个接入电路.

（3）电阻变化情况可概括为“近小远大”，这里的“近”与“远”指的是滑片与连入电路的下接线柱之间的距离，“大”与“小”指连入电路的电阻变大或变小.

变阻器的应用

电阻箱：能表示出具体阻值的变阻器.

数字电位器

数字电位器是一种用数字信号控制阻值的器件（集成电路）与机械式电位器相比，数字电位器具有可程序控制改变阻值、耐震动、噪声小、寿命长、抗环境污染等优点.

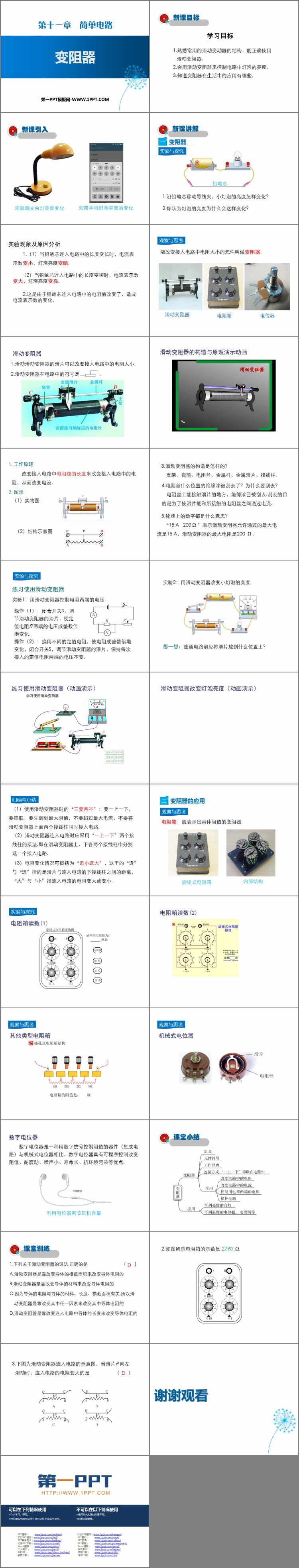

图集
