《根据欧姆定律测量导体的电阻》欧姆定律PPT下载

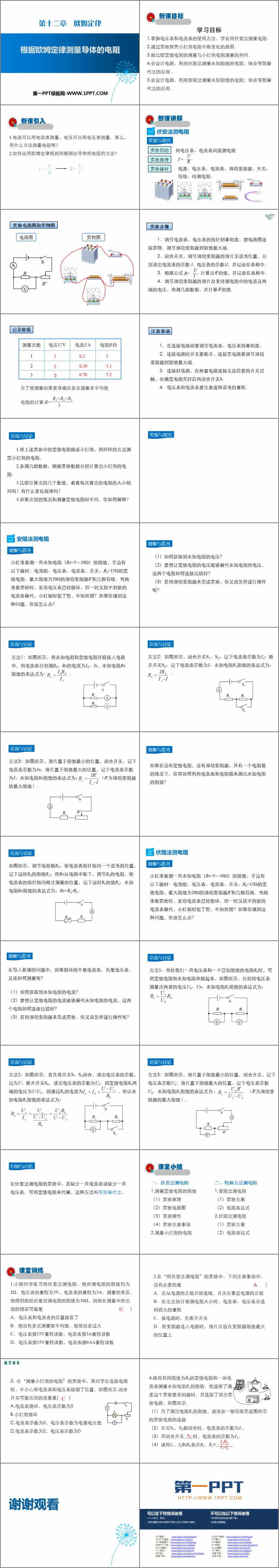

北师大版九年级物理上册《根据欧姆定律测量导体的电阻》欧姆定律PPT下载，共30页。
学习目标
1.掌握电压表和电流表的使用方法，学会用伏安法测量电阻．
2.通过实验探究小灯泡电阻不断变化的原因．
3.能比较定值电阻的测量与小灯泡电阻测量的异同．
4.会设计电路，利用伏阻法测量未知阻值的电阻；体会等效替代法的应用 ．
5.会设计电路，利用安阻法测量未知阻值的电阻；体会等效替代法的应用．
新课讲解
伏安法测电阻
用电压表、电流表间接测电阻
电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻．
实验步骤
1．调节电流表、电压表的指针到零刻度；按电路图连接实物．调节滑动变阻器到阻值最大端．
2．闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数 I、电压表的示数U，并记录在表格中．
3．根据公式R=U/I 计算出R 的值，并记录在表格中．
4．调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R 的值．
安阻法测电阻
小红准备测一只未知电阻（Rx=5～10Ω）的阻值，手边有以下器材：电池组、电压表、电流表、开关、R0=15Ω的定值电阻、最大阻值为20Ω的滑动变阻器R′和几根导线．当她准备实验时，发现电压表已经损坏，但一时又找不到新的电流表替代，小红顿时犯了愁，不知所措？如果你遇到这种问题，你该怎么办？
观察与思考
（1）如何获取到未知电阻的电压？
（2）要想让定值电阻的电压能够替代未知电阻的电压，这两个电阻如何连接比较好？
（3）若用滑动变阻器来完成实验，你又该怎样进行操作呢？
