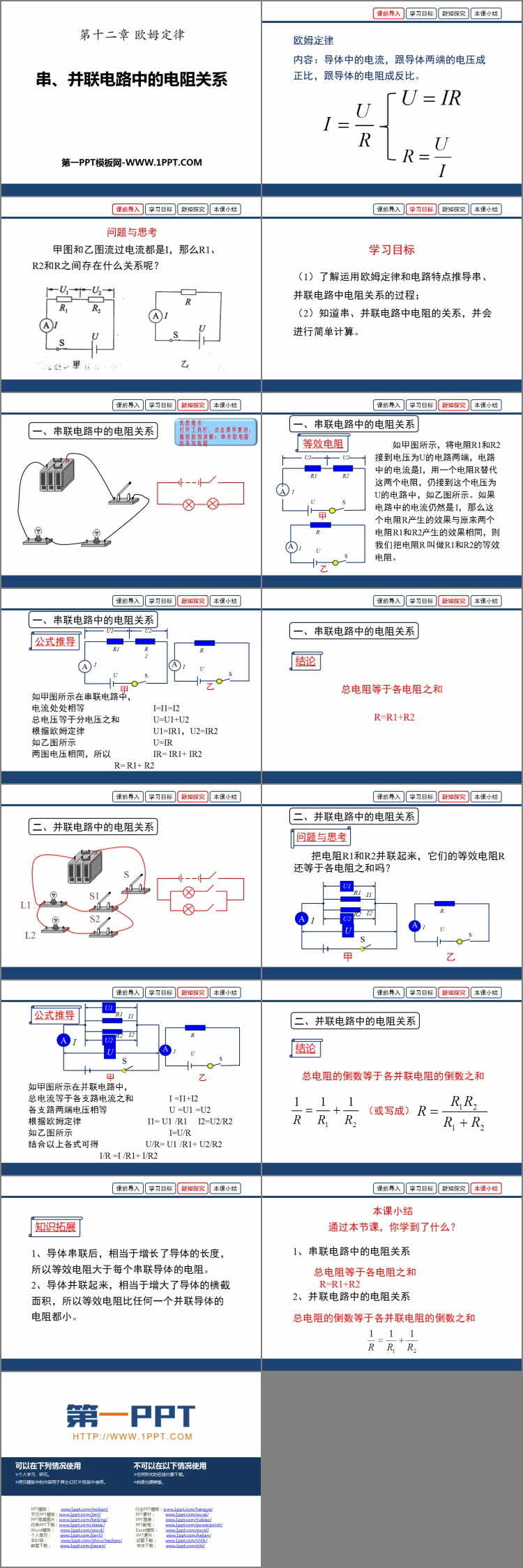

北师大版九年级物理上册《串、并联电路中的电阻关系》欧姆定律PPT下载，共15页。

欧姆定律

内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

学习目标

（1）了解运用欧姆定律和电路特点推导串、并联电路中电阻关系的过程；

（2）知道串、并联电路中电阻的关系，并会进行简单计算。

串联电路中的电阻关系

等效电阻

如甲图所示，将电阻R1和R2接到电压为U的电路两端，电路中的电流是I，用一个电阻R替代这两个电阻，仍接到这个电压为U的电路中，如乙图所示。如果电路中的电流仍然是 I，那么这个电阻R产生的效果与原来两个电阻R1和R2产生的效果相同，则我们把电阻R 叫做R1和R2的等效电阻。

公式推导

如甲图所示在串联电路中，

电流处处相等 I=I1=I2

总电压等于分电压之和 U=U1+U2

根据欧姆定律 U1=IR1，U2=IR2

如乙图所示 U=IR

两图电压相同，所以 IR= IR1+ IR2 R= R1+ R2

结论

总电阻等于各电阻之和R=R1+R2
