《串、并联电路中的电阻关系》欧姆定律PPT教学课件

内容介绍

北师大版九年级物理上册《串、并联电路中的电阻关系》欧姆定律PPT教学课件，共30页。

学习目标

1.掌握串联电路中电阻的关系.

2.掌握并联电路中电阻的关系.

欧姆定律

导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比．

串联电路中的电流、电压规律

（1）串联电路中各处的电流是相等的．

I=I1=I2=…=In

（2）串联电路中的总电压等于各部分电路的电压之和．

U=U1+U2+…+Un

并联电路中的电流、电压规律

（1）并联电路中干路电流等于各支路电流之和．

I=I1+I2+…+In

（2）并联电路中各支路两端电压相等．

U=U1=U2=…=Un

电阻的串联

实验1：将一个定值电阻R接在如图所示的电路中,闭合开关，观察灯泡的亮度.

实验2：再将两个同样阻值的电阻R串联起来，接在电路中.重复前面的实验.

当没有将电阻接入电路中时，灯泡最亮；将一个电阻接入电路中时，灯泡的亮度变暗；将两个电阻接入电路时，灯泡的亮度更暗.

由于导体的电阻与导体的长度有关，且导体越长，电阻越大，电阻串联后，相当于导体的长度增加，故其总电阻会增大.

电阻的并联

实验3：将两个同样阻值的电阻并联起来，接在如图所示的电路中，闭合开关，观察灯泡的亮度，并跟接入一个电阻时（实验1）灯泡的亮度进行比较．

由于导体的电阻与导体的横截面积有关，且导体的横截面积越大，电阻越小，电阻并联后，相当于导体的横截面积增加，故其总电阻会减小.

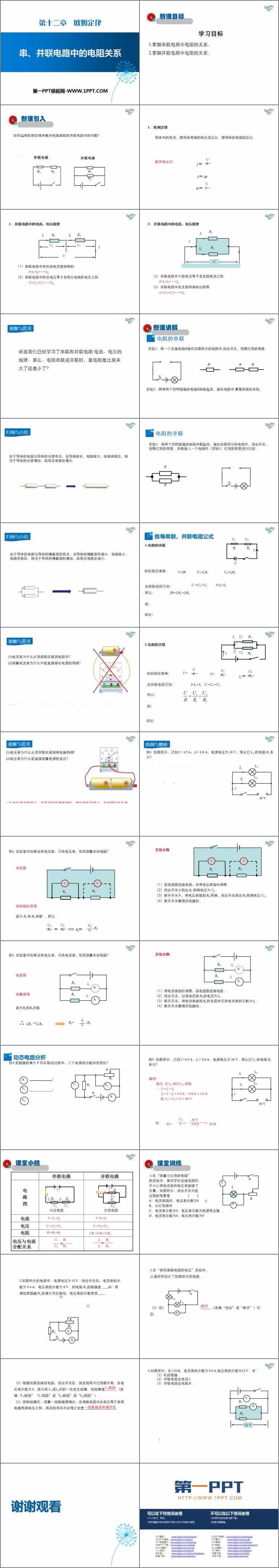

图集
