《串、并联电路中的电阻关系》欧姆定律PPT课件下载

内容介绍

北师大版九年级物理上册《串、并联电路中的电阻关系》欧姆定律PPT课件下载，共23页。

同学们现在手上有5欧、10欧、15欧、20欧的电阻，但是我现在实验中需要一个25欧和一个4欧的电阻，你该怎么办呢？

1.知道串联电路电阻的特点，会利用串联电路的特点分析有关问题。

2.知道并联电路电阻的特点，会利用并联电路的特点分析有关问题。

新课导入

探究串联电路中的电阻关系

串联电路中的等效电阻比各串联电阻大？

设计实验：

1、器材：电流表、定值电阻（R、R1、R2）

2、步骤：

将一个定值电阻R接在A、B之间，闭合开关，观察电流表的示数。

将两个同样阻值的电阻R串联起来，接在A、B之间，闭合开关，再观察电流表的示数。

在A、B之间换上三个串联着的同样阻值的电阻，再闭合开关，观察电流表的示数。

两电阻串联，总电阻等于两分电阻之和。

R总=R1+R2

串联电路的总电阻等于各分电阻之和

探究并联电路中的电阻关系

由欧姆定律可知

I1 = U / R1 I2 = U / R2 I总 = U / R总

又有：I总=I1+I2，即

U / R总 = U / R1 + U / R2

两个电阻并联后的总电阻的倒数等于各分电阻倒数之和。

电阻并联后总电阻的倒数等于各分电阻倒数之和

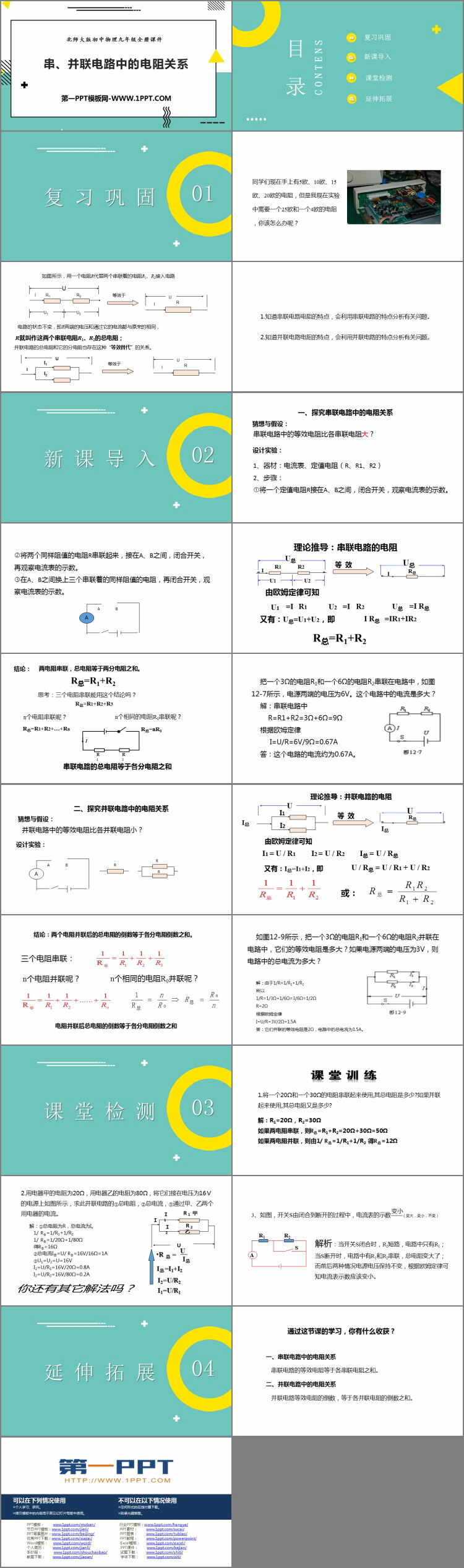

图集
