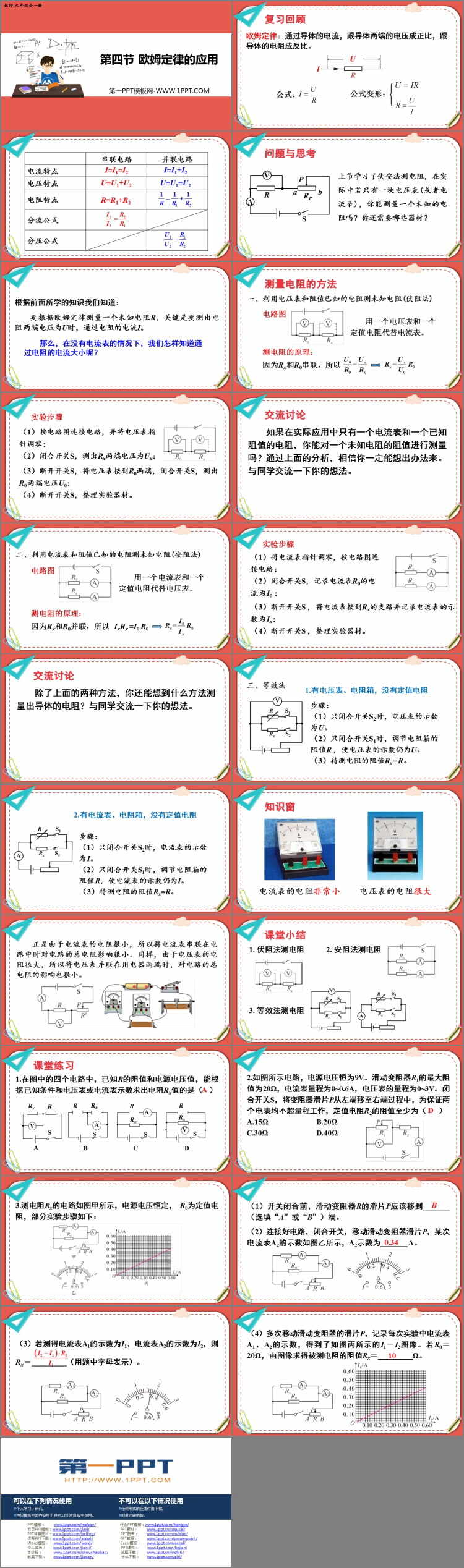

《欧姆定律的应用》欧姆定律PPT教学课件

北师大版九年级物理上册《欧姆定律的应用》欧姆定律PPT教学课件，共23页。

复习回顾

欧姆定律：通过导体的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

问题与思考

上节学习了伏安法测电阻，在实际中若只有一块电压表(或者电流表)，你能测量一个未知的电阻吗？你还需要哪些器材？

根据前面所学的知识我们知道：

要根据欧姆定律测量一个未知电阻R，关键是要测出电阻两端电压为U时，通过电阻的电流I。

测量电阻的方法

一、利用电压表和阻值已知的电阻测未知电阻(伏阻法)

用一个电压表和一个定值电阻代替电流表。

实验步骤

（1）按电路图连接电路，并将电压表指针调零；

（2）闭合开关S，测出Rx两端电压为Ux；

（3）断开开关S，将电压表接到R0两端，闭合开关S，测出R0两端电压U0；

（4）断开开关S，整理实验器材。

交流讨论

如果在实际应用中只有一个电流表和一个已知阻值的电阻，你能对一个未知电阻的阻值进行测量吗？通过上面的分析，相信你一定能想出办法来。与同学交流一下你的想法。

二、利用电流表和阻值已知的电阻测未知电阻(安阻法)

用一个电流表和一个定值电阻代替电压表。

实验步骤

（1）将电流表指针调零，按电路图连接电路；

（2）闭合开关S，记录电流表R0的电流为I0 ；

（3）断开开关S，将电流表接到Rx的支路并记录电流表的示数为Ix；

（4）断开开关S，整理实验器材。

三、等效法

1.有电压表、电阻箱，没有定值电阻

步骤：

（1）只闭合开关S2时，电压表的示数为U。

（2）只闭合开关S1时，调节电阻箱的阻值R ，使电压表的示数仍为U。

（3）待测电阻的阻值Rx= R。

2.有电流表、电阻箱，没有定值电阻

步骤：

（1）只闭合开关S2时，电流表的示数为I。

（2）只闭合开关S1时，调节电阻箱的阻值R，使电流表的示数仍为I。

（3）待测电阻的阻值Rx=R。

正是由于电流表的电阻很小，所以将电流表串联在电路中时对电路的总电阻影响很小。同样，由于电压表的电阻很大，所以将电压表并联在用电器两端时，对电路的总电阻的影响也很小。
