《探究—小灯泡的电功率》电功和电功率PPT下载

内容介绍

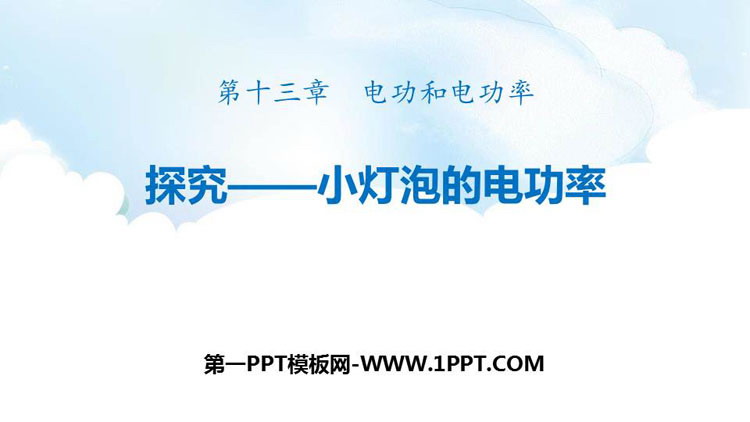

北师大版九年级物理下册《探究—小灯泡的电功率》电功和电功率PPT下载，共12页。

提出问题

同一个小灯泡在不同的电压下工作时，消耗的电功率是否相同？若不相同，各是多少？如何测量？

制订计划

1.实验原理：P=UI

使用电压表测量小灯泡两端的电压，用电流表测量通过小灯泡的电流。

2.实验器材：

电池、小灯泡、电压表、电流表、滑动变阻器、开关、导线。

3.实验电路图

4.设计表格：

5.实验注意事项：

（1）开关：连接电路时要断开；

（2）滑动变阻器：接线时“一上一下”，接线时滑片移到阻值最大处；

（3）电表：用前调零，合适量程，正进负出；

6.实验步骤

（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片放在阻值最大处。

（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2 V、2.5 V和3 V，依次记下电压表示数U和对应的电流表示数I，分别将U、I记录在表格中；

（3）观察并比较小灯泡的发光情况，将现象记录在表格中。

分析与论证

第一，同一个小灯泡在不同电压下的功率不同；

第二，随着小灯泡两端电压的增大，小灯泡功率增大，小灯泡更亮；

第三，实际电压等于额定电压时，小灯泡的实际功率才等于额定功率。

评估与交流

这个实验与我们做过的伏安法测电阻的实验，有什么相同点和不同点？

用测得的数据计算小灯泡的电阻，你发现了什么？为什么会出现这种现象？

在用伏安法测电阻时，我们采用了多次测量求平均值的方法。在测电功率时，可以把测得的电功率求平均值吗？
